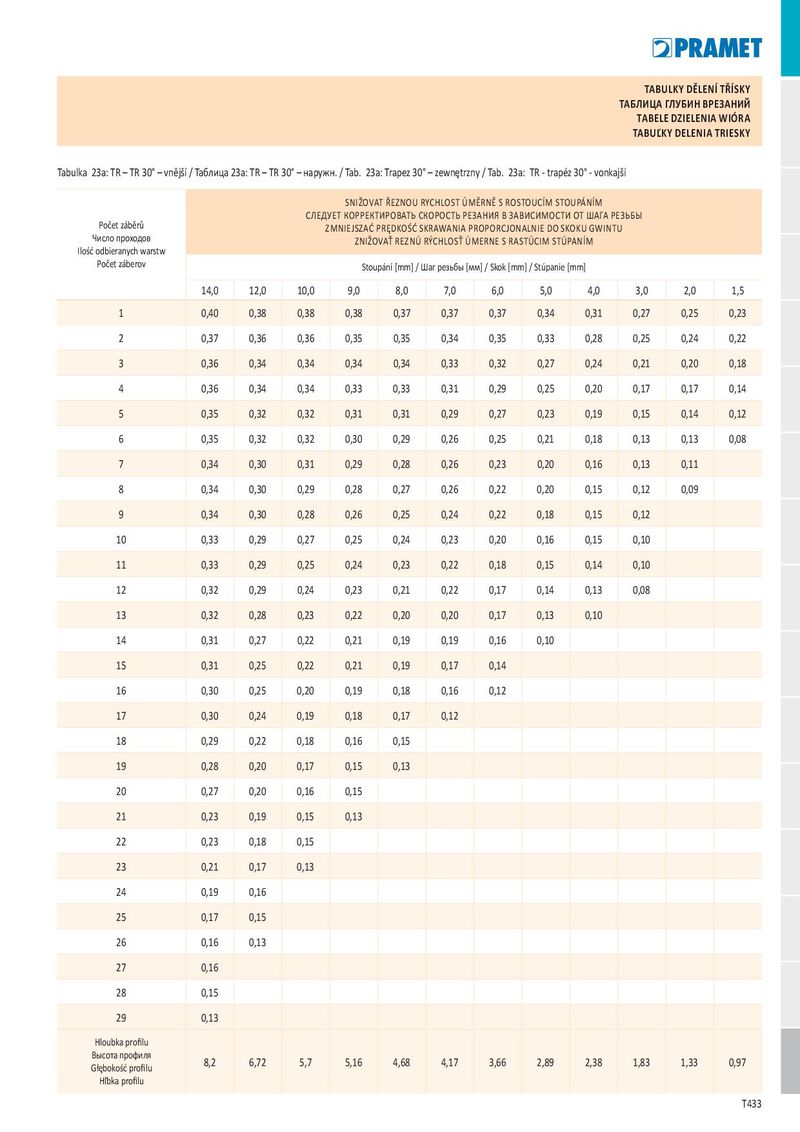

TABULKY DĚLENÍ TŘÍSKY ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka 23a: TR – TR 30° – vnější / Таблица 23a: TR – TR 30° – наружн. / Tab. 23a: Trapez 30° – zewnętrzny / Tab. 23a: TR - trapéz 30° - vonkajší SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [mm] / Шаг резьбы [мм] / Skok [mm] / Stúpanie [mm] 14,0 12,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,5 1 0,40 0,38 0,38 0,38 0,37 0,37 0,37 0,34 0,31 0,27 0,25 0,23 2 0,37 0,36 0,36 0,35 0,35 0,34 0,35 0,33 0,28 0,25 0,24 0,22 3 0,36 0,34 0,34 0,34 0,34 0,33 0,32 0,27 0,24 0,21 0,20 0,18 4 0,36 0,34 0,34 0,33 0,33 0,31 0,29 0,25 0,20 0,17 0,17 0,14 5 0,35 0,32 0,32 0,31 0,31 0,29 0,27 0,23 0,19 0,15 0,14 0,12 6 0,35 0,32 0,32 0,30 0,29 0,26 0,25 0,21 0,18 0,13 0,13 0,08 7 0,34 0,30 0,31 0,29 0,28 0,26 0,23 0,20 0,16 0,13 0,11 8 0,34 0,30 0,29 0,28 0,27 0,26 0,22 0,20 0,15 0,12 0,09 9 0,34 0,30 0,28 0,26 0,25 0,24 0,22 0,18 0,15 0,12 10 0,33 0,29 0,27 0,25 0,24 0,23 0,20 0,16 0,15 0,10 11 0,33 0,29 0,25 0,24 0,23 0,22 0,18 0,15 0,14 0,10 12 0,32 0,29 0,24 0,23 0,21 0,22 0,17 0,14 0,13 0,08 13 0,32 0,28 0,23 0,22 0,20 0,20 0,17 0,13 0,10 14 0,31 0,27 0,22 0,21 0,19 0,19 0,16 0,10 15 0,31 0,25 0,22 0,21 0,19 0,17 0,14 16 0,30 0,25 0,20 0,19 0,18 0,16 0,12 17 0,30 0,24 0,19 0,18 0,17 0,12 18 0,29 0,22 0,18 0,16 0,15 19 0,28 0,20 0,17 0,15 0,13 20 0,27 0,20 0,16 0,15 21 0,23 0,19 0,15 0,13 22 0,23 0,18 0,15 23 0,21 0,17 0,13 24 0,19 0,16 25 0,17 0,15 26 0,16 0,13 27 0,16 28 0,15 29 0,13 Hloubka profilu Высота профиля 8,2 6,72 5,7 5,16 4,68 4,17 3,66 2,89 2,38 1,83 1,33 0,97 Głębokość profilu Hľbka profilu T433
