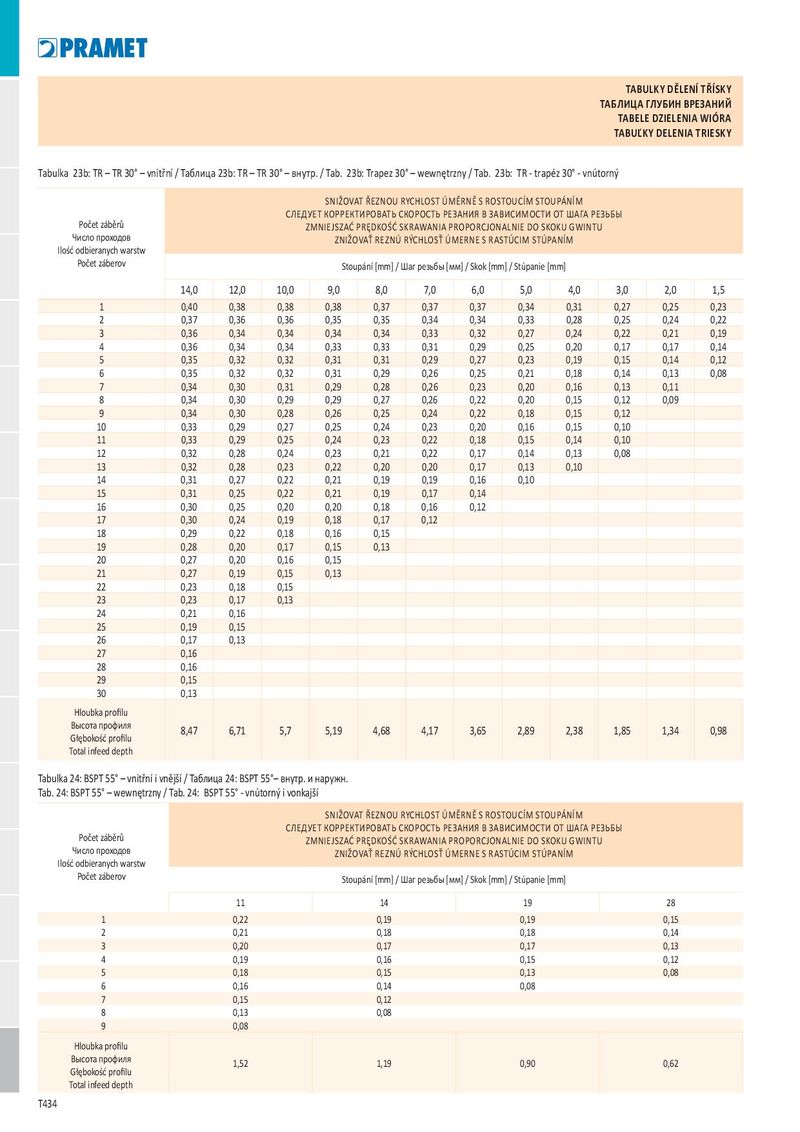

TABULKY DĚLENÍ TŘÍSKY ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka 23b: TR – TR 30° – vnitřní / Таблица 23b: TR – TR 30° – внутр. / Tab. 23b: Trapez 30° – wewnętrzny / Tab. 23b: TR - trapéz 30° - vnútorný SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [mm] / Шаг резьбы [мм] / Skok [mm] / Stúpanie [mm] 14,0 12,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,5 1 0,40 0,38 0,38 0,38 0,37 0,37 0,37 0,34 0,31 0,27 0,25 0,23 2 0,37 0,36 0,36 0,35 0,35 0,34 0,34 0,33 0,28 0,25 0,24 0,22 3 0,36 0,34 0,34 0,34 0,34 0,33 0,32 0,27 0,24 0,22 0,21 0,19 4 0,36 0,34 0,34 0,33 0,33 0,31 0,29 0,25 0,20 0,17 0,17 0,14 5 0,35 0,32 0,32 0,31 0,31 0,29 0,27 0,23 0,19 0,15 0,14 0,12 6 0,35 0,32 0,32 0,31 0,29 0,26 0,25 0,21 0,18 0,14 0,13 0,08 7 0,34 0,30 0,31 0,29 0,28 0,26 0,23 0,20 0,16 0,13 0,11 8 0,34 0,30 0,29 0,29 0,27 0,26 0,22 0,20 0,15 0,12 0,09 9 0,34 0,30 0,28 0,26 0,25 0,24 0,22 0,18 0,15 0,12 10 0,33 0,29 0,27 0,25 0,24 0,23 0,20 0,16 0,15 0,10 11 0,33 0,29 0,25 0,24 0,23 0,22 0,18 0,15 0,14 0,10 12 0,32 0,28 0,24 0,23 0,21 0,22 0,17 0,14 0,13 0,08 13 0,32 0,28 0,23 0,22 0,20 0,20 0,17 0,13 0,10 14 0,31 0,27 0,22 0,21 0,19 0,19 0,16 0,10 15 0,31 0,25 0,22 0,21 0,19 0,17 0,14 16 0,30 0,25 0,20 0,20 0,18 0,16 0,12 17 0,30 0,24 0,19 0,18 0,17 0,12 18 0,29 0,22 0,18 0,16 0,15 19 0,28 0,20 0,17 0,15 0,13 20 0,27 0,20 0,16 0,15 21 0,27 0,19 0,15 0,13 22 0,23 0,18 0,15 23 0,23 0,17 0,13 24 0,21 0,16 25 0,19 0,15 26 0,17 0,13 27 0,16 28 0,16 29 0,15 30 0,13 Hloubka profilu Высота профиля 8,47 6,71 5,7 5,19 4,68 4,17 3,65 2,89 2,38 1,85 1,34 0,98 Głębokość profilu Total infeed depth Tabulka 24: BSPT 55° – vnitřní i vnější / Таблица 24: BSPT 55°– внутр. и наружн. Tab. 24: BSPT 55° – wewnętrzny / Tab. 24: BSPT 55° - vnútorný i vonkajší SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [mm] / Шаг резьбы [мм] / Skok [mm] / Stúpanie [mm] 11 14 19 28 1 0,22 0,19 0,19 0,15 2 0,21 0,18 0,18 0,14 3 0,20 0,17 0,17 0,13 4 0,19 0,16 0,15 0,12 5 0,18 0,15 0,13 0,08 6 0,16 0,14 0,08 7 0,15 0,12 8 0,13 0,08 9 0,08 Hloubka profilu Высота профиля 1,52 1,19 0,90 0,62 Głębokość profilu Total infeed depth T434
