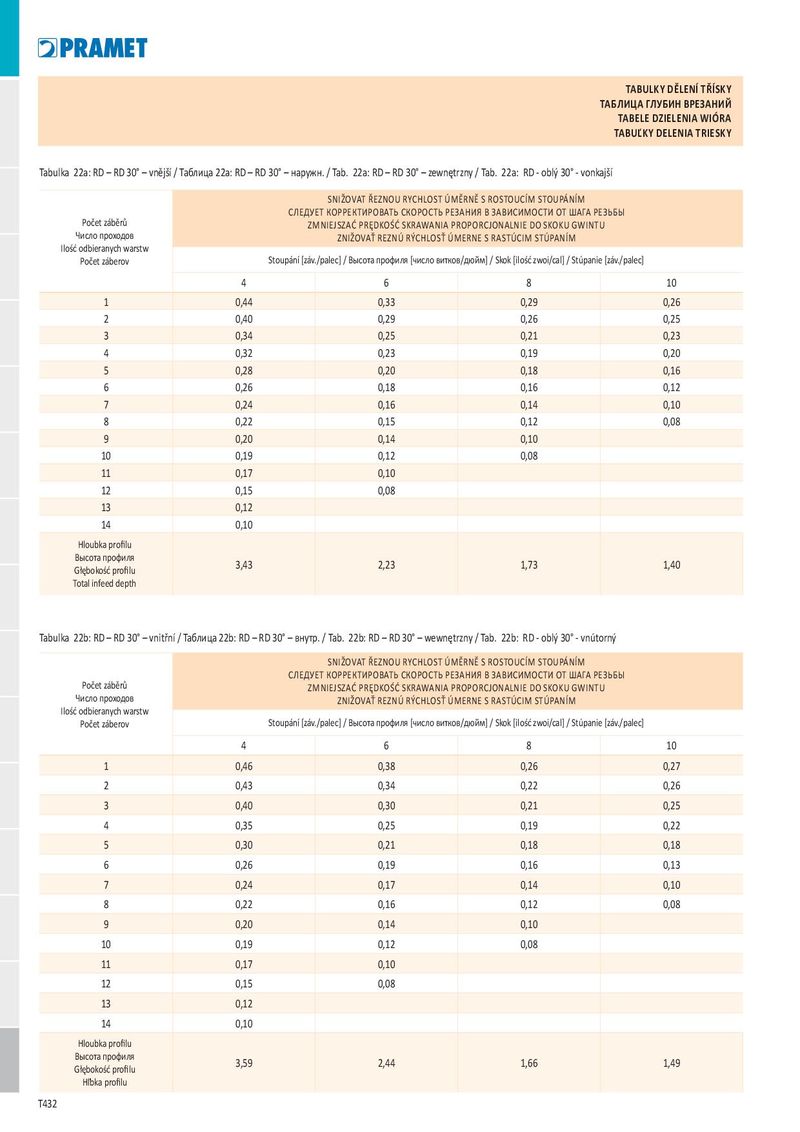

ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka 22a: RD – RD 30° – vnější / Таблица 22a: RD – RD 30° – наружн. / Tab. 22a: RD – RD 30° – zewnętrzny / Tab. 22a: RD - oblý 30° - vonkajší

Počet záběrů Число проходов Ilość odbieranch warstwSNIŽOVAT ŘEZNOU RYCHLOST ÚM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗ ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PR ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM АНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ OPORCJONALNIE DO SKOKU GWINTU ERNE S RASTÚCIM STÚPANÍM
y Počet záberovStoupání [záv./palec] / Высота профиля [число витков/дюйм] / Skok [ilość zwoi/cal] / Stúpanie [záv./palec]
4 68 10
10,44 0,330,29 0,26
20,40 0,290,26 0,25
30,34 0,250,21 0,23
40,32 0,230,19 0,20
50,28 0,200,18 0,16
60,26 0,180,16 0,12
70,24 0,160,14 0,10
80,22 0,150,12 0,08
90,20 0,140,10
100,19 0,120,08
110,17 0,10
120,15 0,08
130,12
140,10
Hloubka profilu
Высота профиля Głębokość profilu Total infeed depth3,43 2,231,73 1,40

Tabulka 22b: RD – RD 30° – vnitřní / Таблица 22b: RD – RD 30° – внутр. / Tab. 22b: RD – RD 30° – wewnętrzny / Tab. 22b: RD - oblý 30° - vnútorný

SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM
Počet záběrů Число проходов Ilość odbieranych warstwСЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗ ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PR ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ OPORCJONALNIE DO SKOKU GWINTU ERNE S RASTÚCIM STÚPANÍM
Počet záberovStoupání [záv./palec] / Высота профиля [число витков/дюйм] / Skok [ilość zwoi/cal] / Stúpanie [záv./palec]
4 68 10
10,46 0,380,26 0,27
20,43 0,340,22 0,26
30,40 0,300,21 0,25
40,35 0,250,19 0,22
50,30 0,210,18 0,18
60,26 0,190,16 0,13
70,24 0,170,14 0,10
80,22 0,160,12 0,08
90,20 0,140,10
100,19 0,120,08
110,17 0,10
120,15 0,08
130,12
140,10
Hloubka profilu
Высота профиля Głębokość profilu Hľbka profilu3,59 2,441,66 1,49
