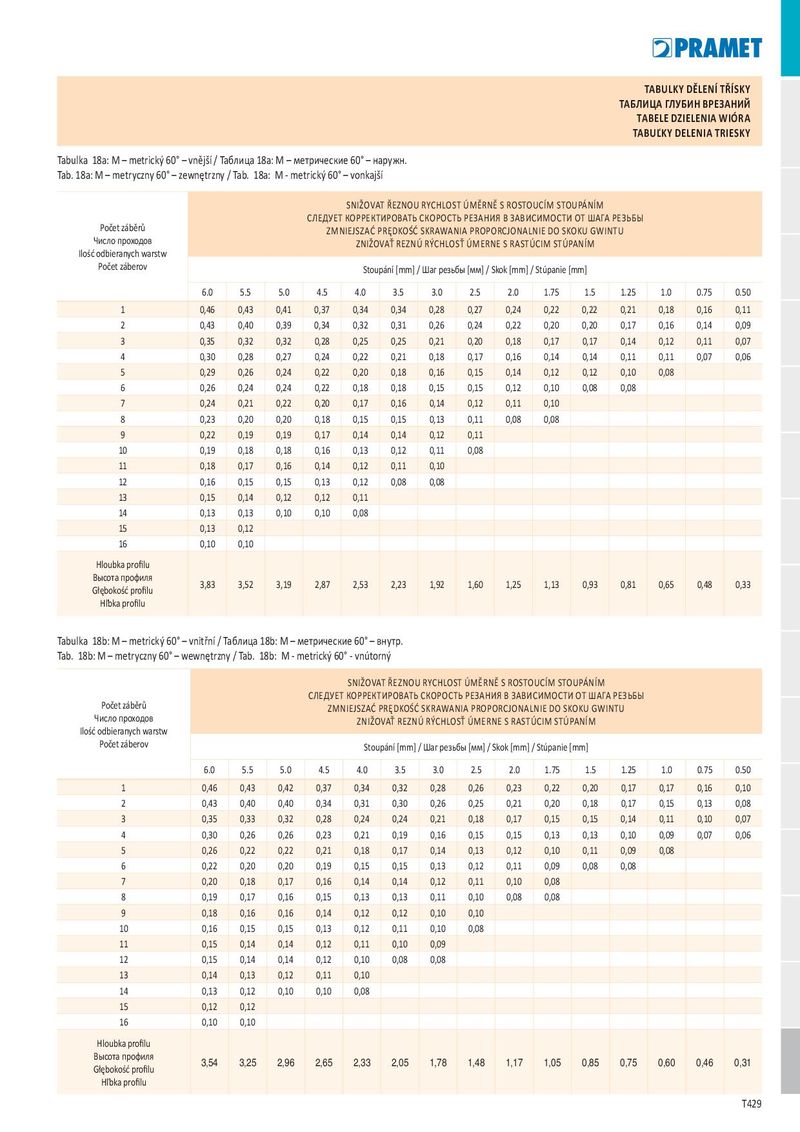

TABULKY DĚLENÍ TŘÍSKY ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka 18a: M – metrický 60° – vnější / Таблица 18a: M – метрические 60° – наружн. Tab. 18a: M – metryczny 60° – zewnętrzny / Tab. 18a: M - metrický 60° – vonkajší SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [mm] / Шаг резьбы [мм] / Skok [mm] / Stúpanie [mm] 6.0 5.5 5.0 4.5 4.0 3.5 3.0 2.5 2.0 1.75 1.5 1.25 1.0 0.75 0.50 1 0,46 0,43 0,41 0,37 0,34 0,34 0,28 0,27 0,24 0,22 0,22 0,21 0,18 0,16 0,11 2 0,43 0,40 0,39 0,34 0,32 0,31 0,26 0,24 0,22 0,20 0,20 0,17 0,16 0,14 0,09 3 0,35 0,32 0,32 0,28 0,25 0,25 0,21 0,20 0,18 0,17 0,17 0,14 0,12 0,11 0,07 4 0,30 0,28 0,27 0,24 0,22 0,21 0,18 0,17 0,16 0,14 0,14 0,11 0,11 0,07 0,06 5 0,29 0,26 0,24 0,22 0,20 0,18 0,16 0,15 0,14 0,12 0,12 0,10 0,08 6 0,26 0,24 0,24 0,22 0,18 0,18 0,15 0,15 0,12 0,10 0,08 0,08 7 0,24 0,21 0,22 0,20 0,17 0,16 0,14 0,12 0,11 0,10 8 0,23 0,20 0,20 0,18 0,15 0,15 0,13 0,11 0,08 0,08 9 0,22 0,19 0,19 0,17 0,14 0,14 0,12 0,11 10 0,19 0,18 0,18 0,16 0,13 0,12 0,11 0,08 11 0,18 0,17 0,16 0,14 0,12 0,11 0,10 12 0,16 0,15 0,15 0,13 0,12 0,08 0,08 13 0,15 0,14 0,12 0,12 0,11 14 0,13 0,13 0,10 0,10 0,08 15 0,13 0,12 16 0,10 0,10 Hloubka profilu Высота профиля 3,83 3,52 3,19 2,87 2,53 2,23 1,92 1,60 1,25 1,13 0,93 0,81 0,65 0,48 0,33 Głębokość profilu Hľbka profilu Tabulka 18b: M – metrický 60° – vnitřní / Таблица 18b: M – метрические 60° – внутр. Tab. 18b: M – metryczny 60° – wewnętrzny / Tab. 18b: M - metrický 60° - vnútorný SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [mm] / Шаг резьбы [мм] / Skok [mm] / Stúpanie [mm] 6.0 5.5 5.0 4.5 4.0 3.5 3.0 2.5 2.0 1.75 1.5 1.25 1.0 0.75 0.50 1 0,46 0,43 0,42 0,37 0,34 0,32 0,28 0,26 0,23 0,22 0,20 0,17 0,17 0,16 0,10 2 0,43 0,40 0,40 0,34 0,31 0,30 0,26 0,25 0,21 0,20 0,18 0,17 0,15 0,13 0,08 3 0,35 0,33 0,32 0,28 0,24 0,24 0,21 0,18 0,17 0,15 0,15 0,14 0,11 0,10 0,07 4 0,30 0,26 0,26 0,23 0,21 0,19 0,16 0,15 0,15 0,13 0,13 0,10 0,09 0,07 0,06 5 0,26 0,22 0,22 0,21 0,18 0,17 0,14 0,13 0,12 0,10 0,11 0,09 0,08 6 0,22 0,20 0,20 0,19 0,15 0,15 0,13 0,12 0,11 0,09 0,08 0,08 7 0,20 0,18 0,17 0,16 0,14 0,14 0,12 0,11 0,10 0,08 8 0,19 0,17 0,16 0,15 0,13 0,13 0,11 0,10 0,08 0,08 9 0,18 0,16 0,16 0,14 0,12 0,12 0,10 0,10 10 0,16 0,15 0,15 0,13 0,12 0,11 0,10 0,08 11 0,15 0,14 0,14 0,12 0,11 0,10 0,09 12 0,15 0,14 0,14 0,12 0,10 0,08 0,08 13 0,14 0,13 0,12 0,11 0,10 14 0,13 0,12 0,10 0,10 0,08 15 0,12 0,12 16 0,10 0,10 Hloubka profilu Высота профиля 3,54 3,25 2,96 2,65 2,33 2,05 1,78 1,48 1,17 1,05 0,85 0,75 0,60 0,46 0,31 Głębokość profilu Hľbka profilu T429
