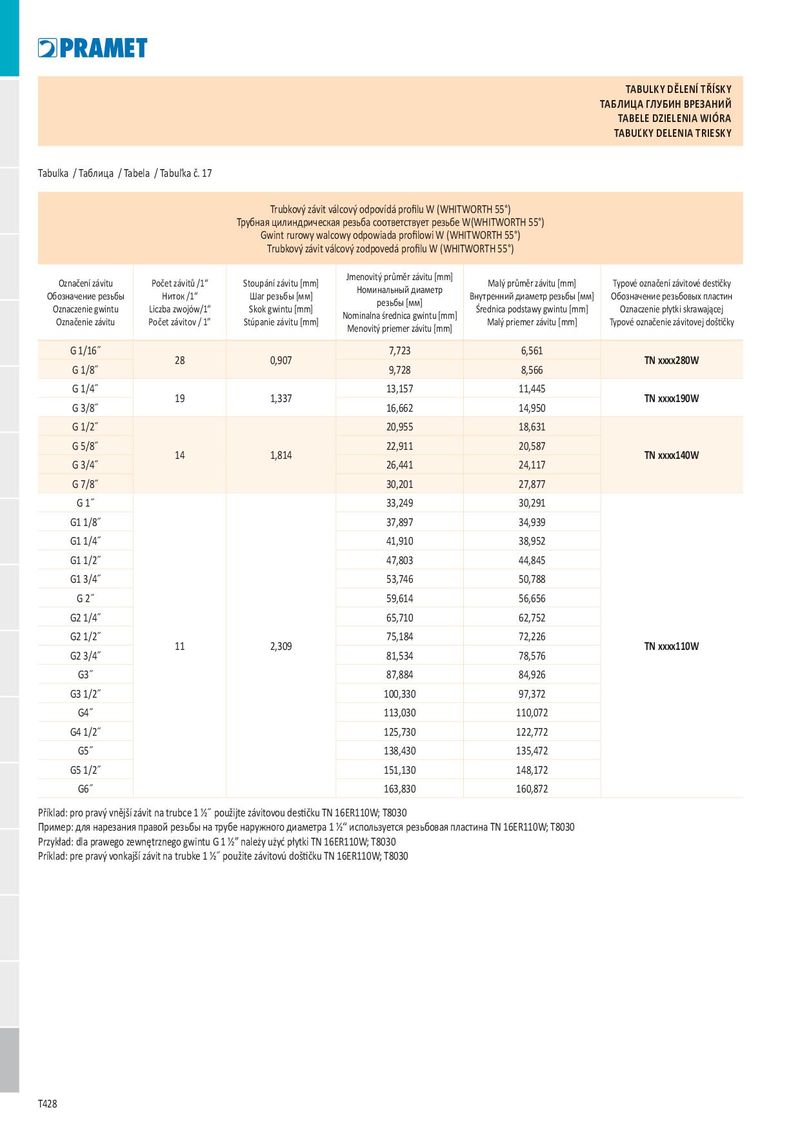

TABULKY DĚLENÍ TŘÍSKY ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka / Таблица / Tabela / Tabuľka č. 17 Trubkový závit válcový odpovídá profilu W (WHITWORTH 55°) Трубная цилиндрическая резьба соответствует резьбе W(WHITWORTH 55°) Gwint rurowy walcowy odpowiada profilowi W (WHITWORTH 55°) Trubkový závit válcový zodpovedá profilu W (WHITWORTH 55°) Jmenovitý průměr závitu [mm] Označení závitu Počet závitů /1“ Stoupání závitu [mm] Malý průměr závitu [mm] Typové označení závitové destičky Номинальный диаметр Обозначение резьбы Ниток /1“ Шаг резьбы [мм] Внутренний диаметр резьбы [мм] Обозначение резьбовых пластин резьбы [мм] Oznaczenie gwintu Liczba zwojów/1“ Skok gwintu [mm] Średnica podstawy gwintu [mm] Oznaczenie płytki skrawającej Nominalna średnica gwintu [mm] Označenie závitu Počet závitov / 1” Stúpanie závitu [mm] Malý priemer závitu [mm] Typové označenie závitovej doštičky Menovitý priemer závitu [mm] G 1/16˝ 7,723 6,561 28 0,907 TN xxxx280W G 1/8˝ 9,728 8,566 G 1/4˝ 13,157 11,445 19 1,337 TN xxxx190W G 3/8˝ 16,662 14,950 G 1/2˝ 20,955 18,631 G 5/8˝ 22,911 20,587 14 1,814 TN xxxx140W G 3/4˝ 26,441 24,117 G 7/8˝ 30,201 27,877 G 1˝ 33,249 30,291 G1 1/8˝ 37,897 34,939 G1 1/4˝ 41,910 38,952 G1 1/2˝ 47,803 44,845 G1 3/4˝ 53,746 50,788 G 2˝ 59,614 56,656 G2 1/4˝ 65,710 62,752 G2 1/2˝ 75,184 72,226 11 2,309 TN xxxx110W G2 3/4˝ 81,534 78,576 G3˝ 87,884 84,926 G3 1/2˝ 100,330 97,372 G4˝ 113,030 110,072 G4 1/2˝ 125,730 122,772 G5˝ 138,430 135,472 G5 1/2˝ 151,130 148,172 G6˝ 163,830 160,872 Příklad: pro pravý vnější závit na trubce 1 ½˝ použijte závitovou destičku TN 16ER110W; T8030 Пример: для нарезания правой резьбы на трубе наружного диаметра 1 ½‘‘ используется резьбовая пластина TN 16ER110W; T8030 Przykład: dla prawego zewnętrznego gwintu G 1 ½” należy użyć płytki TN 16ER110W; T8030 Príklad: pre pravý vonkajší závit na trubke 1 ½˝ použite závitovú doštičku TN 16ER110W; T8030 T428
