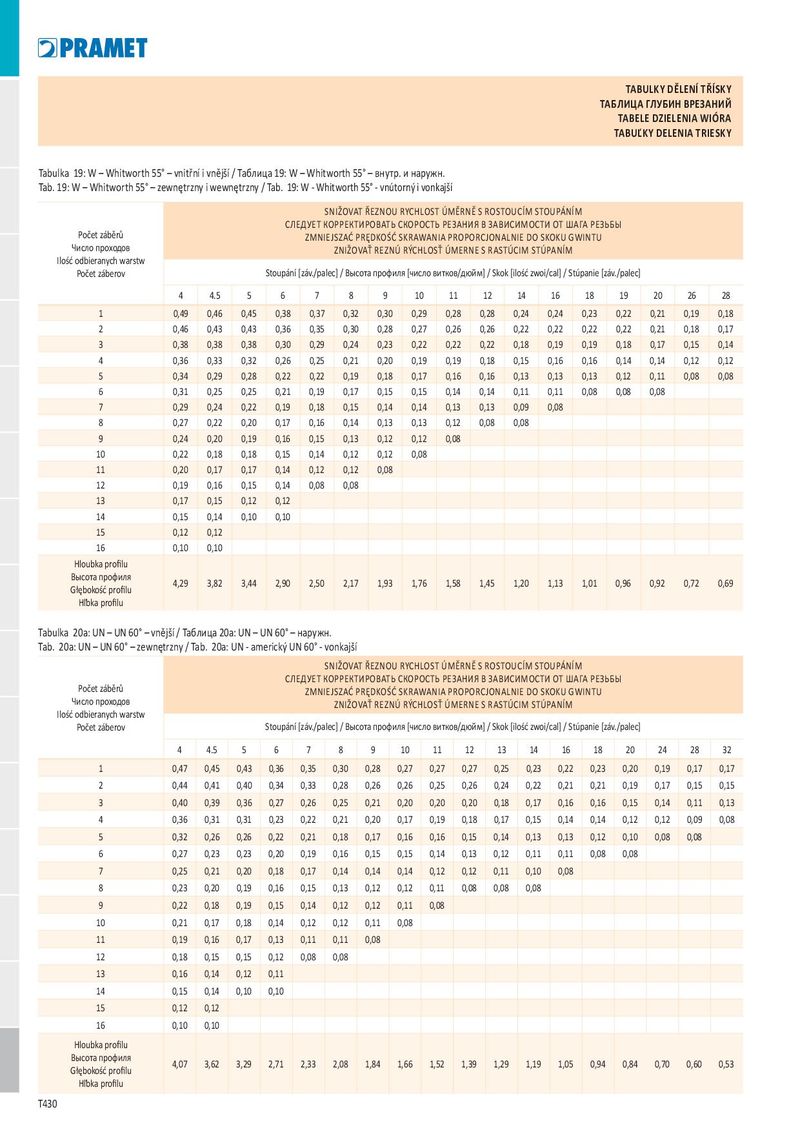

TABULKY DĚLENÍ TŘÍSKY ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka 19: W – Whitworth 55° – vnitřní i vnější / Таблица 19: W – Whitworth 55° – внутр. и наружн. Tab. 19: W – Whitworth 55° – zewnętrzny i wewnętrzny / Tab. 19: W - Whitworth 55° - vnútorný i vonkajší SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [záv./palec] / Высота профиля [число витков/дюйм] / Skok [ilość zwoi/cal] / Stúpanie [záv./palec] 4 4.5 5 6 7 8 9 10 11 12 14 16 18 19 20 26 28 1 0,49 0,46 0,45 0,38 0,37 0,32 0,30 0,29 0,28 0,28 0,24 0,24 0,23 0,22 0,21 0,19 0,18 2 0,46 0,43 0,43 0,36 0,35 0,30 0,28 0,27 0,26 0,26 0,22 0,22 0,22 0,22 0,21 0,18 0,17 3 0,38 0,38 0,38 0,30 0,29 0,24 0,23 0,22 0,22 0,22 0,18 0,19 0,19 0,18 0,17 0,15 0,14 4 0,36 0,33 0,32 0,26 0,25 0,21 0,20 0,19 0,19 0,18 0,15 0,16 0,16 0,14 0,14 0,12 0,12 5 0,34 0,29 0,28 0,22 0,22 0,19 0,18 0,17 0,16 0,16 0,13 0,13 0,13 0,12 0,11 0,08 0,08 6 0,31 0,25 0,25 0,21 0,19 0,17 0,15 0,15 0,14 0,14 0,11 0,11 0,08 0,08 0,08 7 0,29 0,24 0,22 0,19 0,18 0,15 0,14 0,14 0,13 0,13 0,09 0,08 8 0,27 0,22 0,20 0,17 0,16 0,14 0,13 0,13 0,12 0,08 0,08 9 0,24 0,20 0,19 0,16 0,15 0,13 0,12 0,12 0,08 10 0,22 0,18 0,18 0,15 0,14 0,12 0,12 0,08 11 0,20 0,17 0,17 0,14 0,12 0,12 0,08 12 0,19 0,16 0,15 0,14 0,08 0,08 13 0,17 0,15 0,12 0,12 14 0,15 0,14 0,10 0,10 15 0,12 0,12 16 0,10 0,10 Hloubka profilu Высота профиля 4,29 3,82 3,44 2,90 2,50 2,17 1,93 1,76 1,58 1,45 1,20 1,13 1,01 0,96 0,92 0,72 0,69 Głębokość profilu Hľbka profilu Tabulka 20a: UN – UN 60° – vnější / Таблица 20a: UN – UN 60° – наружн. Tab. 20a: UN – UN 60° – zewnętrzny / Tab. 20a: UN - americký UN 60° - vonkajší SNIŽOVAT ŘEZNOU RYCHLOST ÚMĚRNĚ S ROSTOUCÍM STOUPÁNÍM СЛЕДУЕТ КОРРЕКТИРОВАТЬ СКОРОСТЬ РЕЗАНИЯ В ЗАВИСИМОСТИ ОТ ШАГА РЕЗЬБЫ Počet záběrů ZMNIEJSZAĆ PRĘDKOŚĆ SKRAWANIA PROPORCJONALNIE DO SKOKU GWINTU Число проходов ZNIŽOVAŤ REZNÚ RÝCHLOSŤ ÚMERNE S RASTÚCIM STÚPANÍM Ilość odbieranych warstw Počet záberov Stoupání [záv./palec] / Высота профиля [число витков/дюйм] / Skok [ilość zwoi/cal] / Stúpanie [záv./palec] 4 4.5 5 6 7 8 9 10 11 12 13 14 16 18 20 24 28 32 1 0,47 0,45 0,43 0,36 0,35 0,30 0,28 0,27 0,27 0,27 0,25 0,23 0,22 0,23 0,20 0,19 0,17 0,17 2 0,44 0,41 0,40 0,34 0,33 0,28 0,26 0,26 0,25 0,26 0,24 0,22 0,21 0,21 0,19 0,17 0,15 0,15 3 0,40 0,39 0,36 0,27 0,26 0,25 0,21 0,20 0,20 0,20 0,18 0,17 0,16 0,16 0,15 0,14 0,11 0,13 4 0,36 0,31 0,31 0,23 0,22 0,21 0,20 0,17 0,19 0,18 0,17 0,15 0,14 0,14 0,12 0,12 0,09 0,08 5 0,32 0,26 0,26 0,22 0,21 0,18 0,17 0,16 0,16 0,15 0,14 0,13 0,13 0,12 0,10 0,08 0,08 6 0,27 0,23 0,23 0,20 0,19 0,16 0,15 0,15 0,14 0,13 0,12 0,11 0,11 0,08 0,08 7 0,25 0,21 0,20 0,18 0,17 0,14 0,14 0,14 0,12 0,12 0,11 0,10 0,08 8 0,23 0,20 0,19 0,16 0,15 0,13 0,12 0,12 0,11 0,08 0,08 0,08 9 0,22 0,18 0,19 0,15 0,14 0,12 0,12 0,11 0,08 10 0,21 0,17 0,18 0,14 0,12 0,12 0,11 0,08 11 0,19 0,16 0,17 0,13 0,11 0,11 0,08 12 0,18 0,15 0,15 0,12 0,08 0,08 13 0,16 0,14 0,12 0,11 14 0,15 0,14 0,10 0,10 15 0,12 0,12 16 0,10 0,10 Hloubka profilu Высота профиля 4,07 3,62 3,29 2,71 2,33 2,08 1,84 1,66 1,52 1,39 1,29 1,19 1,05 0,94 0,84 0,70 0,60 0,53 Głębokość profilu Hľbka profilu T430
