Общий каталог Dormer Pramet 2017 - страница 430

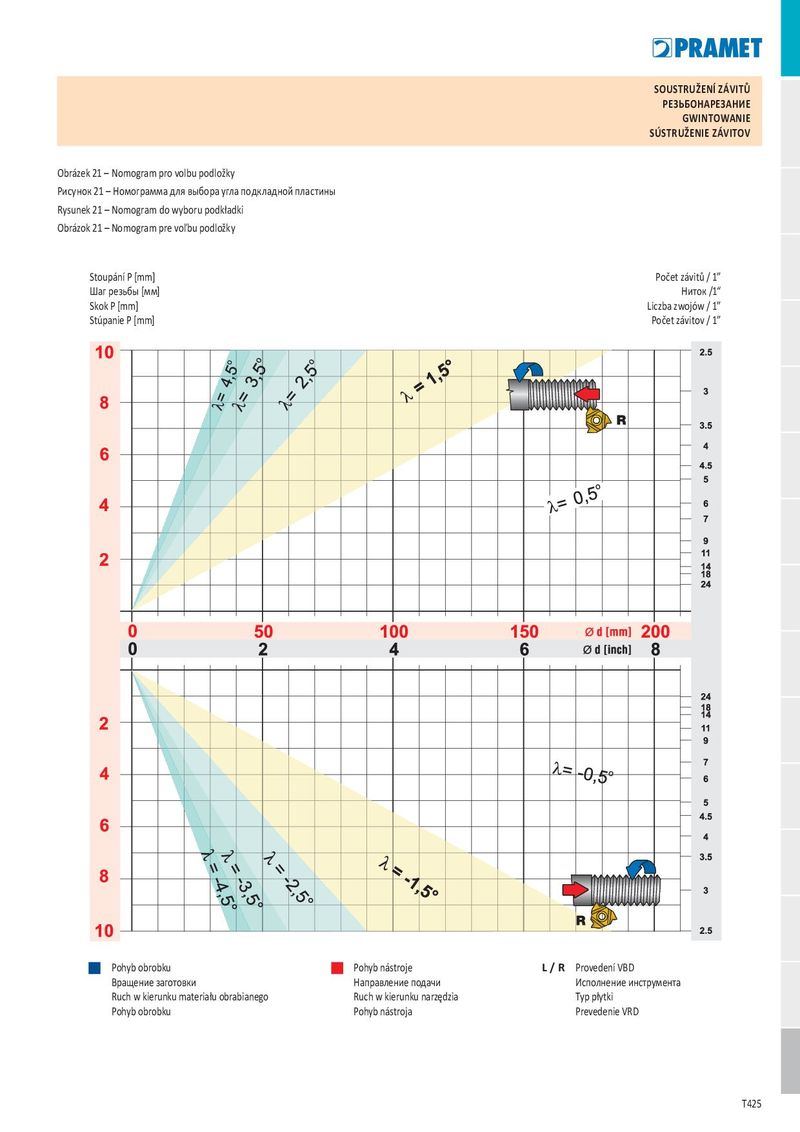

SOUSTRUŽENÍ ZÁVITŮ РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV Obrázek 21 – Nomogram pro volbu podložky Рисунок 21 – Номограмма для выбора угла подкладной пластины Rysunek 21 – Nomogram do wyboru podkładki Obrázok 21 – Nomogram pre voľbu podložky Stoupání P [mm] Počet závitů / 1” Шаг резьбы [мм] Ниток /1“ Skok P [mm] Liczba zwojów / 1” Stúpanie P [mm] Počet závitov / 1” Pohyb obrobku Pohyb nástroje L / R Provedení VBD Вращение заготовки Направление подачи Исполнение инструмента Ruch w kierunku materiału obrabianego Ruch w kierunku narzędzia Typ płytki Pohyb obrobku Pohyb nástroja Prevedenie VRD T425
