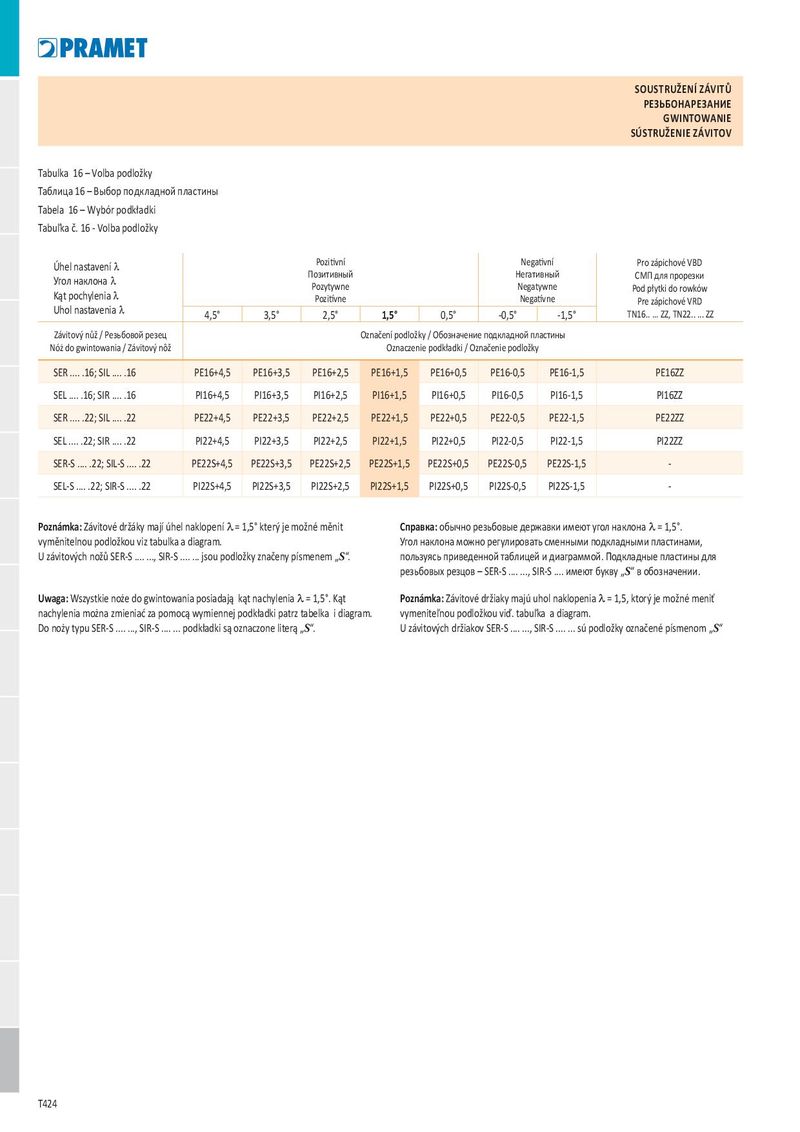

SOUSTRUŽENÍ ZÁVITŮ РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV Tabulka 16 – Volba podložky Таблица 16 – Выбор подкладной пластины Tabela 16 – Wybór podkładki Tabuľka č. 16 - Volba podložky Pozitivní Negativní Pro zápichové VBD Úhel nastavení λ Позитивный Негативный СМП для прорезки Угол наклона λ Pozytywne Negatywne Pod płytki do rowków Kąt pochylenia λ Pozitívne Negatívne Pre zápichové VRD Uhol nastavenia λ 4,5° 3,5° 2,5° 1,5° 0,5° -0,5° -1,5° TN16.. ... ZZ, TN22.. ... ZZ Závitový nůž / Резьбовой резец Označení podložky / Обозначение подкладной пластины Nóż do gwintowania / Závitový nôž Oznaczenie podkładki / Označenie podložky SER .... .16; SIL .... .16 PE16+4,5 PE16+3,5 PE16+2,5 PE16+1,5 PE16+0,5 PE16-0,5 PE16-1,5 PE16ZZ SEL .... .16; SIR .... .16 PI16+4,5 PI16+3,5 PI16+2,5 PI16+1,5 PI16+0,5 PI16-0,5 PI16-1,5 PI16ZZ SER .... .22; SIL .... .22 PE22+4,5 PE22+3,5 PE22+2,5 PE22+1,5 PE22+0,5 PE22-0,5 PE22-1,5 PE22ZZ SEL .... .22; SIR .... .22 PI22+4,5 PI22+3,5 PI22+2,5 PI22+1,5 PI22+0,5 PI22-0,5 PI22-1,5 PI22ZZ SER-S .... .22; SIL-S .... .22 PE22S+4,5 PE22S+3,5 PE22S+2,5 PE22S+1,5 PE22S+0,5 PE22S-0,5 PE22S-1,5 - SEL-S .... .22; SIR-S .... .22 PI22S+4,5 PI22S+3,5 PI22S+2,5 PI22S+1,5 PI22S+0,5 PI22S-0,5 PI22S-1,5 - Poznámka: Závitové držáky mají úhel naklopení λ = 1,5° který je možné měnit Справка: обычно резьбовые державки имеют угол наклона λ = 1,5°. vyměnitelnou podložkou viz tabulka a diagram. Угол наклона можно регулировать сменными подкладными пластинами, U závitových nožů SER-S .... ..., SIR-S .... ... jsou podložky značeny písmenem „S“. пользуясь приведенной таблицей и диаграммой. Подкладные пластины для резьбовых резцов – SER-S .... ..., SIR-S .... имеют букву „S“ в обозначении. Uwaga: Wszystkie noże do gwintowania posiadają kąt nachylenia λ = 1,5°. Kąt Poznámka: Závitové držiaky majú uhol naklopenia λ = 1,5, ktorý je možné meniť nachylenia można zmieniać za pomocą wymiennej podkładki patrz tabelka i diagram. vymeniteľnou podložkou viď. tabuľka a diagram. Do noży typu SER-S .... ..., SIR-S .... ... podkładki są oznaczone literą „S“. U závitových držiakov SER-S .... ..., SIR-S .... ... sú podložky označené písmenom „S“ T424
