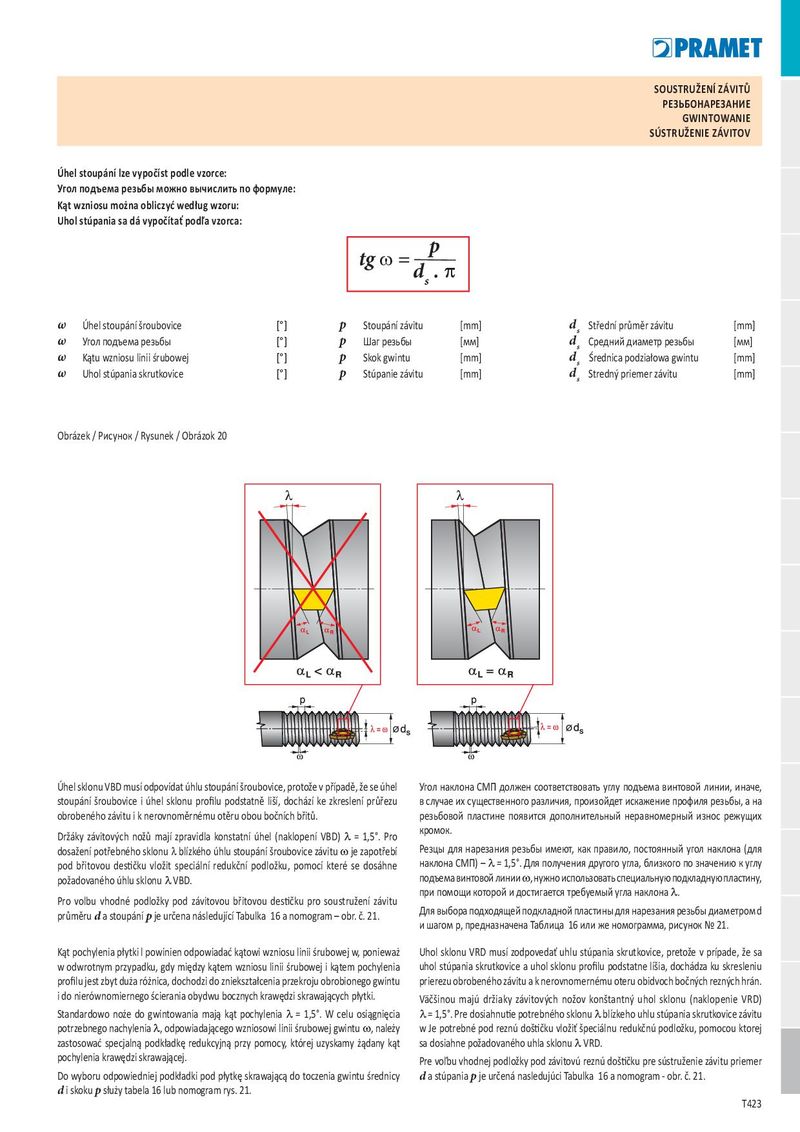

РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV
Úhel stoupání lze vypočíst podle vzorce:
Угол подъема резьбы можно вычислить по формуле:
Kąt wzniosu można obliczyć według wzoru:
Uhol stúpania sa dá vypočítať podľa vzorca:
tg = p
d . π
s
| ω | Úhel stoupání šroubovice [°] | p | Stoupání závitu | [mm] | d | Střední průměr závitu | [mm] | |
| ω | p | ds | ||||||
| Угол подъема резьбы | [°] | Шаг резьбы | [мм] | Средний диаметр резьбы | [мм] | |||
| ω | p | ds | ||||||
| Kątu wzniosu linii śrubowej | [°] | Skok gwintu | [mm] | Średnica podziałowa gwintu | [mm] | |||
| ω | p | ds | ||||||
| Uhol stúpania skrutkovice [°] | Stúpanie závitu | [mm] | Stredný priemer závitu | [mm] |
s
Obrázek / Рисунок / Rysunek / Obrázok 20
| Úhel sklonu VBD musí odpovídat úhlu stoupání šroubovice, protože v případě, že se úhel | Угол наклона СМП должен соответствовать углу подъема винтовой линии, иначе, |
| stoupání šroubovice i úhel sklonu profilu podstatně liší, dochází ke zkreslení průřezu | в случае их существенного различия, произойдет искажение профиля резьбы, а на |
| obrobeného závitu i k nerovnoměrnému otěru obou bočních břitů. | резьбовой пластине появится дополнительный неравномерный износ режущих |
| λ кромок. | |
| Držáky závitových nožů mají zpravidla konstatní úhel (naklopení VBD) | = 1,5°. Pro |
| dosažení potřebného sklonu λ blízkého úhlu stoupání šroubovice závitu ω je zapotřebí | Резцы для нарезания резьбы имеют, как правило, постоянный угол наклона (для |
| pod břitovou destičku vložit speciální redukční podložku, pomocí které se dosáhne | наклона СМП) – λ = 1,5°. Для получения другого угла, близкого по значению к углу |
| požadovaného úhlu sklonu λ VBD. | подъема винтовой линии ω, нужно использовать специальную подкладную пластину, |
| при помощи которой и достигается требуемый угла наклона λ. | |
| Pro volbu vhodné podložky pod závitovou břitovou destičku pro soustružení závitu | |
| průměru d a stoupání p je určena následující Tabulka 16 a nomogram – obr. č. 21. | Для выбора подходящей подкладной пластины для нарезания резьбы диаметром d |
| и шагом р, предназначена Таблица 16 или же номограмма, рисунок № 21. | |
| Kąt pochylenia płytki l powinien odpowiadać kątowi wzniosu linii śrubowej w, ponieważ | Uhol sklonu VRD musí zodpovedať uhlu stúpania skrutkovice, pretože v prípade, že sa |
| w odwrotnym przypadku, gdy między kątem wzniosu linii śrubowej i kątem pochylenia | uhol stúpania skrutkovice a uhol sklonu profilu podstatne líšia, dochádza ku skresleniu |
| profilu jest zbyt duża różnica, dochodzi do zniekształcenia przekroju obrobionego gwintu | prierezu obrobeného závitu a k nerovnomernému oteru obidvoch bočných rezných hrán. |
| i do nierównomiernego ścierania obydwu bocznych krawędzi skrawających płytki. | Väčšinou majú držiaky závitových nožov konštantný uhol sklonu (naklopenie VRD) |
| Standardowo noże do gwintowania mają kąt pochylenia λ = 1,5°. W celu osiągnięcia | λ = 1,5°. Pre dosiahnutie potrebného sklonu λ blízkeho uhlu stúpania skrutkovice závitu |
| potrzebnego nachylenia λ, odpowiadającego wzniosowi linii śrubowej gwintu ω, należy | w Je potrebné pod reznú doštičku vložiť špeciálnu redukčnú podložku, pomocou ktorej |
| zastosować specjalną podkładkę redukcyjną przy pomocy, której uzyskamy żądany kąt | sa dosiahne požadovaného uhla sklonu λ VRD. |
| pochylenia krawędzi skrawającej. | Pre voľbu vhodnej podložky pod závitovú reznú doštičku pre sústruženie závitu priemer |
| Do wyboru odpowiedniej podkładki pod płytkę skrawającą do toczenia gwintu średnicy | d a stúpania p je určená nasledujúci Tabulka 16 a nomogram - obr. č. 21. |
d i skoku p służy tabela 16 lub nomogram rys. 21.
