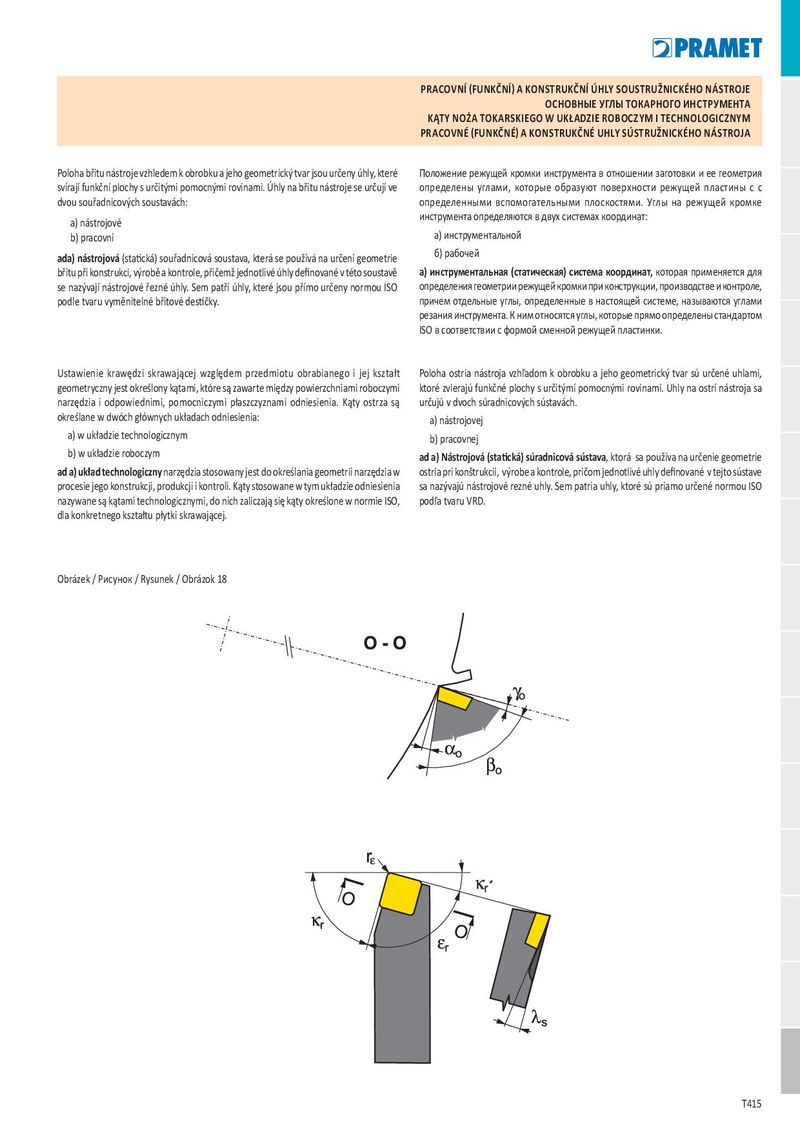

Общий каталог Dormer Pramet 2017 - страница 420

PRACOVNÍ (FUNKČNÍ) A KONSTRUKČNÍ ÚHLY SOUSTRUŽNICKÉHO NÁSTROJE ОСНОВНЫЕ УГЛЫ ТОКАРНОГО ИНСТРУМЕНТА K ĄT Y NOŻA TOK ARSKIEGO W UKŁ ADZIE ROBOCZYM I TECHNOLOGICZNYM PRACOVNÉ (FUNKČNÉ) A KONSTRUKČNÉ UHLY SÚSTRUŽNICKÉHO NÁSTROJA Poloha břitu nástroje vzhledem k obrobku a jeho geometrický tvar jsou určeny úhly, které Положение режущей кромки инструмента в отношении заготовки и ее геометрия svírají funkční plochy s určitými pomocnými rovinami. Úhly na břitu nástroje se určují ve определены углами, которые образуют поверхности режущей пластины с с dvou souřadnicových soustavách: определенными вспомогательными плоскостями. Углы на режущей кромке инструмента определяются в двух системах координат: a) nástrojové b) pracovní а) инструментальной б) рабочей ada) nástrojová (statická) souřadnicová soustava, která se používá na určení geometrie břitu při konstrukci, výrobě a kontrole, přičemž jednotlivé úhly definované v této soustavě а) инструментальная (статическая) система координат, которая применяется для se nazývají nástrojové řezné úhly. Sem patří úhly, které jsou přímo určeny normou ISO определения геометрии режущей кромки при конструкции, производстве и контроле, podle tvaru vyměnitelné břitové destičky. причем отдельные углы, определенные в настоящей системе, называются углами резания инструмента. К ним относятся углы, которые прямо определены стандартом ISO в соответствии с формой сменной режущей пластинки. Ustawienie krawędzi skrawającej względem przedmiotu obrabianego i jej kształt Poloha ostria nástroja vzhľadom k obrobku a jeho geometrický tvar sú určené uhlami, geometryczny jest określony kątami, które są zawarte między powierzchniami roboczymi ktoré zvierajú funkčné plochy s určitýmí pomocnými rovinami. Uhly na ostrí nástroja sa narzędzia i odpowiednimi, pomocniczymi płaszczyznami odniesienia. Kąty ostrza są určujú v dvoch súradnicových sústavách. określane w dwóch głównych układach odniesienia: a) nástrojovej a) w układzie technologicznym b) pracovnej b) w układzie roboczym ad a) Nástrojová (statická) súradnicová sústava, ktorá sa používa na určenie geometrie ad a) układ technologiczny narzędzia stosowany jest do określania geometrii narzędzia w ostria pri konštrukcii, výrobe a kontrole, pričom jednotlivé uhly definované v tejto sústave procesie jego konstrukcji, produkcji i kontroli. Kąty stosowane w tym układzie odniesienia sa nazývajú nástrojové rezné uhly. Sem patria uhly, ktoré sú priamo určené normou ISO nazywane są kątami technologicznymi, do nich zaliczają się kąty określone w normie ISO, podľa tvaru VRD. dla konkretnego kształtu płytki skrawającej. Obrázek / Рисунок / Rysunek / Obrázok 18 T415
