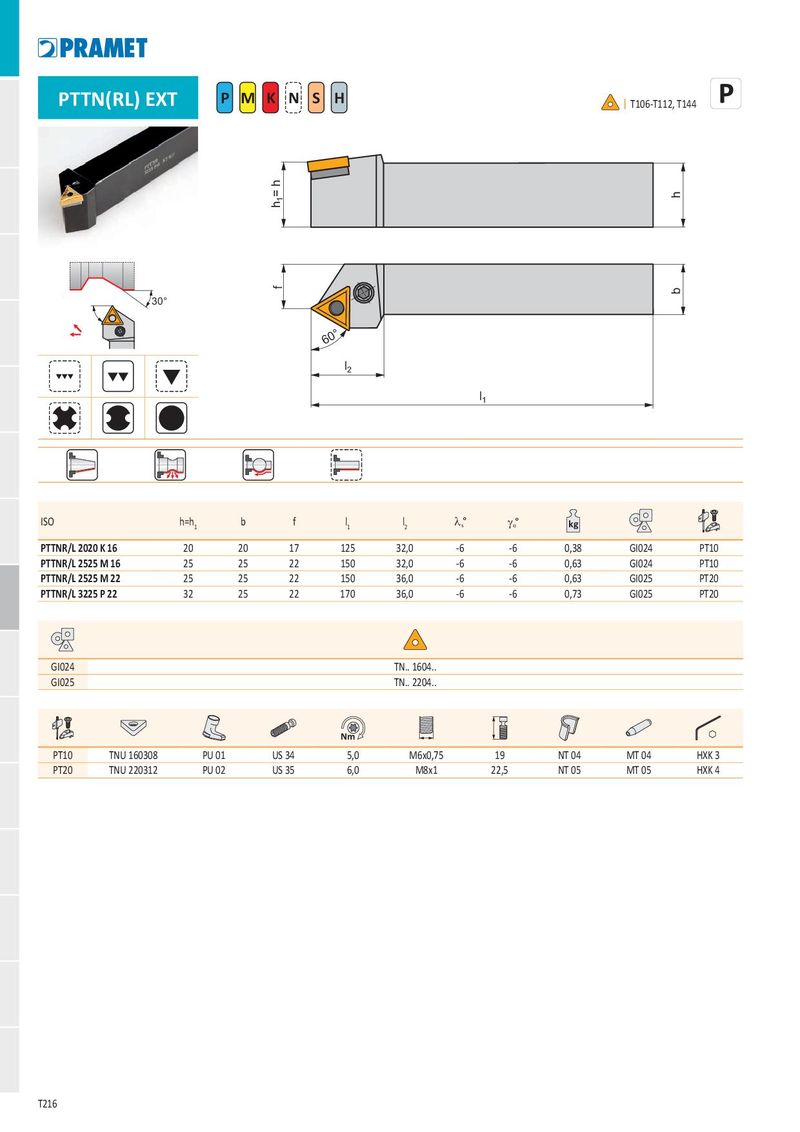

PTTN(RL) EXT P M K N S H
I T106-T112, T144
| h1= h | h | ||||||
| 30° | 60° f | b | |||||
| l2 | l | ||||||
| 1 | |||||||
| ISO | h=h1 | b f l1 l2 | ls° | go° | kg | ||
| PTTNR/L 2020 K 16 | 20 | 20 17 125 32,0 | -6 | -6 | 0,38 | GI024 | PT10 |
| PTTNR/L 2525 M 16 | 25 | 25 22 150 32,0 | -6 | -6 | 0,63 | GI024 | PT10 |
| PTTNR/L 2525 M 22 | 25 | 25 22 150 36,0 | -6 | -6 | 0,63 | GI025 | PT20 |
| PTTNR/L 3225 P 22 | 32 | 25 22 170 36,0 | -6 | -6 | 0,73 | GI025 | PT20 |
| GI024 | TN.. 1604.. |
| GI025 | TN.. 2204.. |
| Nm | |||||||||
| PT10 | TNU 160308 | PU 01 | US 34 | 5,0 | M6x0,75 | 19 | NT 04 | MT 04 | HXK 3 |
| PT20 | TNU 220312 | PU 02 | US 35 | 6,0 | M8x1 | 22,5 | NT 05 | MT 05 | HXK 4 |
