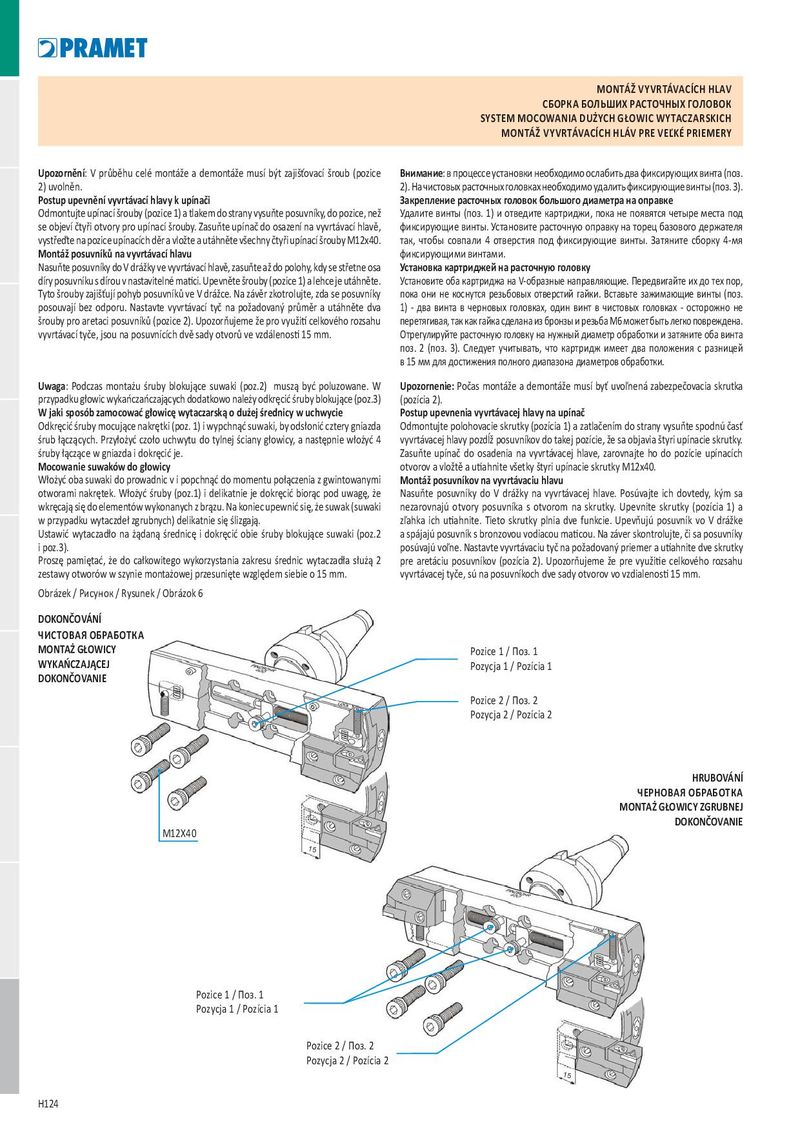

MONTÁŽ VYVRTÁVACÍCH HLAV СБОРКА БОЛЬШИХ РАСТОЧНЫХ ГОЛОВОК SYSTEM MOCOWANIA DUŻYCH GŁOWIC WYTACZARSKICH MONTÁŽ VYVRTÁVACÍCH HLÁV PRE VEĽKÉ PRIEMERY
| Upozornění: V průběhu celé montáže a demontáže musí být zajišťovací šroub (pozice | Внимание: в процессе установки необходимо ослабить два фиксирующих винта (поз. |
| 2) uvolněn. | 2). На чистовых расточных головках необходимо удалить фиксирующие винты (поз. 3). |
| Postup upevnění vyvrtávací hlavy k upínači | Закрепление расточных головок большого диаметра на оправке |
| Odmontujte upínací šrouby (pozice 1) a tlakem do strany vysuňte posuvníky, do pozice, než | Удалите винты (поз. 1) и отведите картриджи, пока не появятся четыре места под |
| se objeví čtyři otvory pro upínací šrouby. Zasuňte upínač do osazení na vyvrtávací hlavě, | фиксирующие винты. Установите расточную оправку на торец базового держателя |
| vystřeďte na pozice upínacích děr a vložte a utáhněte všechny čtyři upínací šrouby M12x40. | так, чтобы совпали 4 отверстия под фиксирующие винты. Затяните сборку 4-мя |
| Montáž posuvníků na vyvrtávací hlavu | фиксирующими винтами. |
| Nasuňte posuvníky do V drážky ve vyvrtávací hlavě, zasuňte až do polohy, kdy se střetne osa | Установка картриджей на расточную головку |
| díry posuvníku s dírou v nastavitelné matici. Upevněte šrouby (pozice 1) a lehce je utáhněte. | Установите оба картриджа на V-образные направляющие. Передвигайте их до тех пор, |
| Tyto šrouby zajišťují pohyb posuvníků ve V drážce. Na závěr zkotrolujte, zda se posuvníky | пока они не коснутся резьбовых отверстий гайки. Вставьте зажимающие винты (поз. |
| posouvají bez odporu. Nastavte vyvrtávací tyč na požadovaný průměr a utáhněte dva | 1) - два винта в черновых головках, один винт в чистовых головках - осторожно не |
| šrouby pro aretaci posuvníků (pozice 2). Upozorňujeme že pro využití celkového rozsahu | перетягивая, так как гайка сделана из бронзы и резьба M6 может быть легко повреждена. |
| vyvrtávací tyče, jsou na posuvnících dvě sady otvorů ve vzdálenosti 15 mm. | Отрегулируйте расточную головку на нужный диаметр обработки и затяните оба винта |
| поз. 2 (поз. 3). Следует учитывать, что картридж имеет два положения с разницей | |
| в 15 мм для достижения полного диапазона диаметров обработки. | |
| Uwaga: Podczas montażu śruby blokujące suwaki (poz.2) muszą być poluzowane. W | Upozornenie: Počas montáže a demontáže musí byť uvoľnená zabezpečovacia skrutka |
| przypadku głowic wykańczańczających dodatkowo należy odkręcić śruby blokujące (poz.3) | (pozícia 2). |
| W jaki sposób zamocować głowicę wytaczarską o dużej średnicy w uchwycie | Postup upevnenia vyvrtávacej hlavy na upínač |
| Odkręcić śruby mocujące nakrętki (poz. 1) i wypchnąć suwaki, by odsłonić cztery gniazda | Odmontujte polohovacie skrutky (pozícia 1) a zatlačením do strany vysuňte spodnú časť |
| śrub łączących. Przyłożyć czoło uchwytu do tylnej ściany głowicy, a następnie włożyć 4 | vyvrtávacej hlavy pozdĺž posuvníkov do takej pozície, že sa objavia štyri upínacie skrutky. |
| śruby łączące w gniazda i dokręcić je. | Zasuňte upínač do osadenia na vyvrtávacej hlave, zarovnajte ho do pozície upínacích |
| Mocowanie suwaków do głowicy | otvorov a vložtě a utiahnite všetky štyri upínacie skrutky M12x40. |
| Włożyć oba suwaki do prowadnic v i popchnąć do momentu połączenia z gwintowanymi | Montáž posuvníkov na vyvrtávaciu hlavu |
| otworami nakrętek. Włożyć śruby (poz.1) i delikatnie je dokręcić biorąc pod uwagę, że | Nasuňte posuvníky do V drážky na vyvrtávacej hlave. Posúvajte ich dovtedy, kým sa |
| wkręcają się do elementów wykonanych z brązu. Na koniec upewnić się, że suwak (suwaki | nezarovnajú otvory posuvníka s otvorom na skrutky. Upevnite skrutky (pozícia 1) a |
| w przypadku wytaczdeł zgrubnych) delikatnie się ślizgają. | zľahka ich utiah nite. Tieto skrutky plnia dve funkcie. Upevňujú posuvník vo V drážke |
| Ustawić wytaczadło na żądaną średnicę i dokręcić obie śruby blokujące suwaki (poz.2 | a spájajú posuvník s bronzovou vodiacou maticou. Na záver skontrolujte, či sa posuvníky |
| i poz.3). | posúvajú voľne. Nastavte vyvrtávaciu tyč na požadovaný priemer a utiahnite dve skrutky |
| Proszę pamiętać, że do całkowitego wykorzystania zakresu średnic wytaczadła służą 2 | pre aretáciu posuvníkov (pozícia 2). Upozorňujeme že pre využitie celkového rozsahu |
| zestawy otworów w szynie montażowej przesunięte względem siebie o 15 mm. | vyvrtávacej tyče, sú na posuvníkoch dve sady otvorov vo vzdialenosti 15 mm. |
Obrázek / Рисунок / Rysunek / Obrázok 6 DOKONČOVÁNÍ ЧИСТОВАЯ ОБРАБОТКА MONTAŻ GŁOWICY Pozice 1 / Поз. 1
WYKAŃCZAJĄCEJ Pozycja 1 / Pozícia 1 DOKONČOVANIE Pozice 2 / Поз. 2 Pozycja 2 / Pozícia 2
M12X40 15
HRUBOVÁNÍ ЧЕРНОВАЯ ОБРАБОТКА MONTAŻ GŁOWICY ZGRUBNEJ DOKONČOVANIE
Pozice 1 / Поз. 1 Pozycja 1 / Pozícia 1
Pozice 2 / Поз. 2 Pozycja 2 / Pozícia 2
