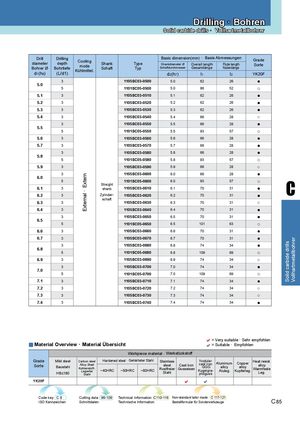

Каталог ZCC-CT сверла монолитные - страница 85

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer


Drill Drilling Basic dimension(mm) · Basis Abmessungen
Cooling Grade
diameter depth Shank Type Shankdiameter Ø Overall length Flute length Sorte
mode Gesamtlänge Nutenlänge
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser
Kühlmittel.
d1(h8) (L/d1) d2(h7) l1 l2 YK20F
3 1105SC03-0500 5.0 62 26 ●
5.0
5 1101SC05-0500 5.0 86 52 ○
5.1 3 1105SC03-0510 5.1 62 26 ●
5.2 3 1105SC03-0520 5.2 62 26 ●
5.3 3 1105SC03-0530 5.3 62 26 ●
5.4 3 1105SC03-0540 5.4 66 28 ○
3 1105SC03-0550 5.5 66 28 ●
5.5
5 1101SC05-0550 5.5 93 57 ○
5.6 3 1105SC03-0560 5.6 66 28 ●
5.7 3 1105SC03-0570 5.7 66 28 ●
3 1105SC03-0580 5.8 66 28 ●
5.8
5 1101SC05-0580 5.8 93 57 ○
5.9 3 1105SC03-0590 5.9 66 28 ○
3 1105SC03-0600 6.0 66 28 ●
External · Extern


C
6.0
5 1101SC05-0600 6.0 93 57 ○
Straight
6.1 3 shank 1105SC03-0610 6.1 70 31 ●
6.2 3 Zylinder- 1105SC03-0620 6.2 70 31 ●
schaft
6.3 3 1105SC03-0630 6.3 70 31 ○
6.4 3 1105SC03-0640 6.4 70 31 ●
3 1105SC03-0650 6.5 70 31 ●
6.5
5 1101SC05-0650 6.5 101 63 ○
6.6 3 1105SC03-0660 6.6 70 31 ●
6.7 3 1105SC03-0670 6.7 70 31 ●


Vollhartmetallbohrer
Solid carbide drills
3 1105SC03-0680 6.8 74 34 ●
6.8
5 1101SC05-0680 6.8 109 69 ○
6.9 3 1105SC03-0690 6.9 74 34 ○
3 1105SC03-0700 7.0 74 34 ●
7.0
5 1101SC05-0700 7.0 109 69 ○
7.1 3 1105SC03-0710 7.1 74 34 ●
7.2 3 1105SC03-0720 7.2 74 34 ○
7.3 3 1105SC03-0730 7.3 74 34 ○
7.4 3 1105SC03-0740 7.4 74 34 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Mild steel Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Aluminum Copper
Sorte Baustahl
Alloy Steel steel Cast iron cast iron alloy
Kohlenstoff-, Rostfreier Gusseisen
GGG alloy alloy Warmfeste
Legierter ~40HRC ~50HRC ~60HRC Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl
Stahl phitguss Leg.
YK20F  
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
ISO Kennzeichen Schnittdaten Technische Information Bestellformular für Sonderwerkzeuge C 85
