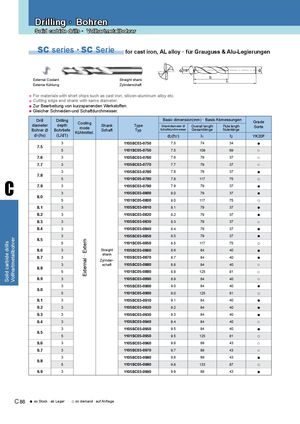

Каталог ZCC-CT сверла монолитные - страница 86

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

SC series · SC Serie for cast iron, AL alloy · für Grauguss & Alu-Legierungen


External Coolant Straight shank
Externe Kühlung Zylinderschaft

● For materials with short chips such as cast iron, silicon-aluminum alloy etc.
● Cutting edge and shank with same diameter.
● Zur Bearbeitung von kurzspanenden Werkstoffen.
● Gleicher Schneiden-und Schaftdurchmesser.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Cooling Grade
diameter depth Shank Type Shankdiameter Ø Overall length Flute length Sorte
mode Gesamtlänge Nutenlänge
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser
Kühlmittel.
d1(h8) (L/d1) d2(h7) l1 l2 YK20F
3 1105SC03-0750 7.5 74 34 ●
7.5
5 1101SC05-0750 7.5 109 69 ○
7.6 3 1105SC03-0760 7.6 79 37 ○
7.7 3 1105SC03-0770 7.7 79 37 ○
3 1105SC03-0780 7.8 79 37 ●
7.8

C
5 1101SC05-0780 7.8 117 75 ○
7.9 3 1105SC03-0790 7.9 79 37 ●
3 1105SC03-0800 8.0 79 37 ●
8.0
5 1101SC05-0800 8.0 117 75 ○
8.1 3 1105SC03-0810 8.1 79 37 ●
8.2 3 1105SC03-0820 8.2 79 37 ●
8.3 3 1105SC03-0830 8.3 79 37 ○
8.4 3 1105SC03-0840 8.4 79 37 ●
3 1105SC03-0850 8.5 79 37 ●
8.5
Vollhartmetallbohrer


External · Extern


5 1101SC05-0850 8.5 117 75 ○
Solid carbide drills


8.6 3 Straight 1105SC03-0860 8.6 84 40 ●
shank
8.7 3
Zylinder-
1105SC03-0870 8.7 84 40 ●
3 schaft 1105SC03-0880 8.8 84 40 ○
8.8
5 1101SC05-0880 8.8 125 81 ○
8.9 3 1105SC03-0890 8.9 84 40 ○
3 1105SC03-0900 9.0 84 40 ●
9.0
5 1101SC05-0900 9.0 125 81 ○
9.1 3 1105SC03-0910 9.1 84 40 ●
9.2 3 1105SC03-0920 9.2 84 40 ●
9.3 3 1105SC03-0930 9.3 84 40 ●
9.4 3 1105SC03-0940 9.4 84 40 ○
3 1105SC03-0950 9.5 84 40 ●
9.5
5 1101SC05-0950 9.5 125 81 ○
9.6 3 1105SC03-0960 9.6 89 43 ○
9.7 3 1105SC03-0970 9.7 89 43 ○
3 1105SC03-0980 9.8 89 43 ●
9.8
5 1101SC05-0980 9.8 133 87 ○
9.9 3 1105SC03-0990 9.9 89 43 ●


C 86 ● ex Stock · ab Lager ○ on demand · auf Anfrage
