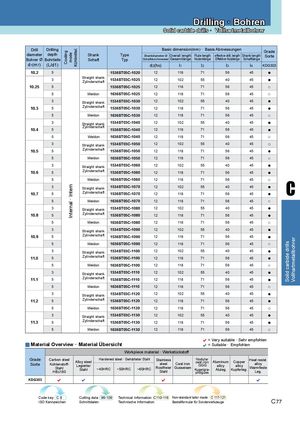

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

Drill Drilling Basic dimension(mm) · Basis Abmessungen


Kühlmittel.
Grade

Cooling
diameter depth

mode
Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
10.2 5 1536ST05C-1020 12 118 71 56 45 ●
Straight shank
3
Zylinderschaft
1534ST03C-1025 12 102 55 40 45 ●
10.25 5 1536ST05C-1025 12 118 71 56 45 ○
5 Weldon 1636ST05C-1025 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1030 12 102 55 40 45 ●
Zylinderschaft
10.3 5 1536ST05C-1030 12 118 71 56 45 ●
5 Weldon 1636ST05C-1030 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1040 12 102 55 40 45 ●
Zylinderschaft
10.4 5 1536ST05C-1040 12 118 71 56 45 ●
5 Weldon 1636ST05C-1040 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1050 12 102 55 40 45 ○
Zylinderschaft
10.5 5 1536ST05C-1050 12 118 71 56 45 ●
5 Weldon 1636ST05C-1050 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1060 12 102 55 40 45 ●
Zylinderschaft
10.6 5 1536ST05C-1060 12 118 71 56 45 ●

C
5 Weldon 1636ST05C-1060 12 118 71 56 45 ○
●
Internal · Intern


3 Straight shank 1534ST03C-1070 12 102 55 40 45
Zylinderschaft
10.7 5 1536ST05C-1070 12 118 71 56 45 ●
5 Weldon 1636ST05C-1070 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1080 12 102 55 40 45 ●
Zylinderschaft
10.8 5 1536ST05C-1080 12 118 71 56 45 ●
5 Weldon 1636ST05C-1080 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1090 12 102 55 40 45 ●
Zylinderschaft
10.9 5 1536ST05C-1090 12 118 71 56 45 ●


Vollhartmetallbohrer
○


Solid carbide drills
5 Weldon 1636ST05C-1090 12 118 71 56 45
3 Straight shank 1534ST03C-1100 12 102 55 40 45 ●
Zylinderschaft
11.0 5 1536ST05C-1100 12 118 71 56 45 ●
5 Weldon 1636ST05C-1100 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1110 12 102 55 40 45 ●
Zylinderschaft
11.1 5 1536ST05C-1110 12 118 71 56 45 ●
5 Weldon 1636ST05C-1110 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1120 12 102 55 40 45 ●
Zylinderschaft
11.2 5 1536ST05C-1120 12 118 71 56 45 ●
5 Weldon 1636ST05C-1120 12 118 71 56 45 ○
3 Straight shank 1534ST03C-1130 12 102 55 40 45 ●
Zylinderschaft
11.3 5 1536ST05C-1130 12 118 71 56 45 ●
5 Weldon 1636ST05C-1130 12 118 71 56 45 ○
= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Alloy steel iron Aluminum Copper
Sorte Kohlenstoff- steel Cast iron cast
GGG alloy
Legierter alloy alloy
Stahl ~40HRC ~50HRC ~60HRC Rostfreier Gusseisen Warmfeste
Stahl Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl phitguss Leg.
KDG303    
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
ISO Kennzeichen Schnittdaten Technische Information Bestellformular für Sonderwerkzeuge C 77
