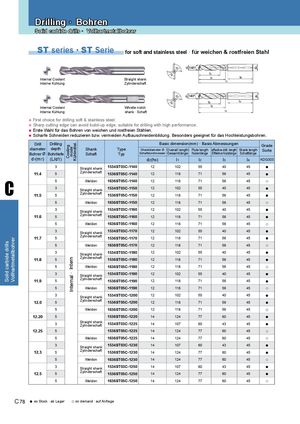

Каталог ZCC-CT сверла монолитные - страница 78

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

ST series · ST Serie for soft and stainless steel · für weichen & rostfreien Stahl

Internal Coolant Straight shank
Interne Kühlung Zylinderschaft


Internal Coolant Whistle notch
Interne Kühlung shank · Schaft
● First choice for drilling soft & stainless steel.
● Sharp cutting edge can avoid build-up edge, suitable for drilling with high performance.
● Erste Wahl für das Bohren von weichen und rostfreien Stählen.
● Scharfe Schneiden reduzieren bzw. vermeiden Aufbauschneidenbildung. Besonders geeignet für das Hochleistungsbohren.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Kühlmittel.


Grade
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3
Straight shank 1534ST03C-1140 12 102 55 40 45 ●
Zylinderschaft
11.4 5 1536ST05C-1140 12 118 71 56 45 ●

C
5 Weldon 1636ST05C-1140 12 118 71 56 45 ○
3
Straight shank 1534ST03C-1150 12 102 55 40 45 ●
Zylinderschaft
11.5 5 1536ST05C-1150 12 118 71 56 45 ●
5 Weldon 1636ST05C-1150 12 118 71 56 45 ○
3
Straight shank 1534ST03C-1160 12 102 55 40 45 ●
Zylinderschaft
11.6 5 1536ST05C-1160 12 118 71 56 45 ●
5 Weldon 1636ST05C-1160 12 118 71 56 45 ○
3
Straight shank 1534ST03C-1170 12 102 55 40 45 ●
Zylinderschaft
11.7 5 1536ST05C-1170 12 118 71 56 45 ●
Vollhartmetallbohrer
Solid carbide drills


5 Weldon 1636ST05C-1170 12 118 71 56 45 ○
3
Straight shank 1534ST03C-1180 12 102 55 40 45 ●
Zylinderschaft
●
Internal · Intern


11.8 5 1536ST05C-1180 12 118 71 56 45
5 Weldon 1636ST05C-1180 12 118 71 56 45 ○
3
Straight shank 1534ST03C-1190 12 102 55 40 45 ●
Zylinderschaft
11.9 5 1536ST05C-1190 12 118 71 56 45 ●
5 Weldon 1636ST05C-1190 12 118 71 56 45 ○
3
Straight shank 1534ST03C-1200 12 102 55 40 45 ●
Zylinderschaft
12.0 5 1536ST05C-1200 12 118 71 56 45 ●
5 Weldon 1636ST05C-1200 12 118 71 56 45 ○
12.20 5 1536ST05C-1220 14 124 77 60 45 ●
Straight shank
3 Zylinderschaft 1534ST03C-1225 14 107 60 43 45 ●
12.25 5 1536ST05C-1225 14 124 77 60 45 ○
5 Weldon 1636ST05C-1225 14 124 77 60 45 ○
3
Straight shank 1534ST03C-1230 14 107 60 43 45 ●
Zylinderschaft
12.3 5 1536ST05C-1230 14 124 77 60 45 ●
5 Weldon 1636ST05C-1230 14 124 77 60 45 ○
3
Straight shank 1534ST03C-1250 14 107 60 43 45 ●
Zylinderschaft
12.5 5 1536ST05C-1250 14 124 77 60 45 ●
5 Weldon 1636ST05C-1250 14 124 77 60 45 ○

C 78 ● ex Stock · ab Lager ○ on demand · auf Anfrage
