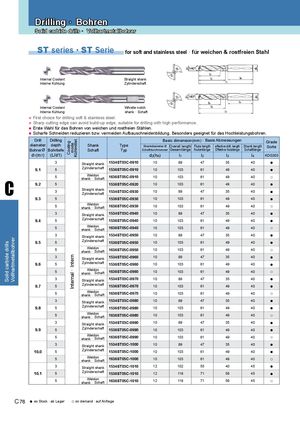

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

ST series · ST Serie for soft and stainless steel · für weichen & rostfreien Stahl

Internal Coolant Straight shank
Interne Kühlung Zylinderschaft


Internal Coolant Whistle notch
Interne Kühlung shank · Schaft
● First choice for drilling soft & stainless steel.
● Sharp cutting edge can avoid build-up edge, suitable for drilling with high performance.
● Erste Wahl für das Bohren von weichen und rostfreien Stählen.
● Scharfe Schneiden reduzieren bzw. vermeiden Aufbauschneidenbildung. Besonders geeignet für das Hochleistungsbohren.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Kühlmittel.


Grade
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight shank 1534ST03C-0910 10 89 47 35 40 ●
Zylinderschaft
9.1 5 1536ST05C-0910 10 103 61 49 40 ●
Weldon
○

C
5 shank · Schaft 1636ST05C-0910 10 103 61 49 40
9.2 5 1536ST05C-0920 10 103 61 49 40 ●
Straight shank
3
Zylinderschaft
1534ST03C-0930 10 89 47 35 40 ●
9.3 5 1536ST05C-0930 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0930 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0940 10 89 47 35 40 ●
Zylinderschaft
9.4 5 1536ST05C-0940 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0940 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0950 10 89 47 35 40 ●
Vollhartmetallbohrer


Zylinderschaft
9.5 5 1536ST05C-0950 10 103 61 49 40 ●
Solid carbide drills


Weldon
5 shank · Schaft 1636ST05C-0950 10 103 61 49 40 ○
●
Internal · Intern


3 Straight shank 1534ST03C-0960 10 89 47 35 40
Zylinderschaft
9.6 5 1536ST05C-0960 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0960 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0970 10 89 47 35 40 ●
Zylinderschaft
9.7 5 1536ST05C-0970 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0970 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0980 10 89 47 35 40 ●
Zylinderschaft
9.8 5 1536ST05C-0980 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0980 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0990 10 89 47 35 40 ●
Zylinderschaft
9.9 5 1536ST05C-0990 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0990 10 103 61 49 40 ○
3 Straight shank 1534ST03C-1000 10 89 47 35 40 ●
Zylinderschaft
10.0 5 1536ST05C-1000 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-1000 10 103 61 49 40 ○
3 Straight shank 1534ST03C-1010 12 102 55 40 45 ●
Zylinderschaft
10.1 5 1536ST05C-1010 12 118 71 56 45 ●
Weldon
5 shank · Schaft 1636ST05C-1010 12 118 71 56 45 ○

C 76 ● ex Stock · ab Lager ○ on demand · auf Anfrage
