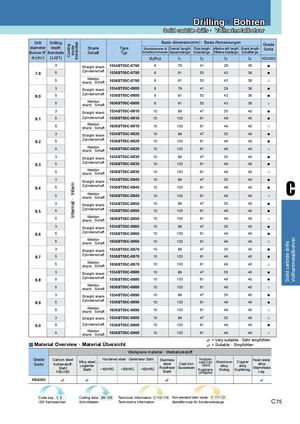

Каталог ZCC-CT сверла монолитные - страница 75

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer
Drill Drilling Basic dimension(mm) · Basis Abmessungen


Kühlmittel.
Grade


Cooling
diameter depth


mode
Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight shank 1534ST03C-0790 8 79 41 29 36 ●
Zylinderschaft
7.9 5 1536ST05C-0790 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0790 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0800 8 79 41 29 36 ●
Zylinderschaft
8.0 5 1536ST05C-0800 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0800 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0810 10 89 47 35 40 ●
8.1 5 Zylinderschaft 1536ST05C-0810 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0810 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0820 10 89 47 35 40 ●
Zylinderschaft
8.2 5 1536ST05C-0820 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0820 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0830 10 89 47 35 40 ●
Zylinderschaft
8.3 5 1536ST05C-0830 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0830 10 103 61 49 40 ○

C
3
Straight shank
1534ST03C-0840 10 89 47 35 40 ●
Internal · Intern


Zylinderschaft
8.4 5 1536ST05C-0840 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0840 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0850 10 89 47 35 40 ●
Zylinderschaft
8.5 5 1536ST05C-0850 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0850 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0860 10 89 47 35 40 ●
Zylinderschaft
8.6 5 1536ST05C-0860 10 103 61 49 40 ●


Vollhartmetallbohrer
Weldon
5 shank · Schaft 1636ST05C-0860 10 103 61 49 40 ○


Solid carbide drills
3 Straight shank 1534ST03C-0870 10 89 47 35 40 ●
Zylinderschaft
8.7 5 1536ST05C-0870 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0870 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0880 10 89 47 35 40 ●
Zylinderschaft
8.8 5 1536ST05C-0880 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0880 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0890 10 89 47 35 40 ●
Zylinderschaft
8.9 5 1536ST05C-0890 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0890 10 103 61 49 40 ○
3 Straight shank 1534ST03C-0900 10 89 47 35 40 ○
9.0 5 Zylinderschaft 1536ST05C-0900 10 103 61 49 40 ●
Weldon
5 shank · Schaft 1636ST05C-0900 10 103 61 49 40 ○
= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Alloy steel iron Aluminum Copper
Sorte Kohlenstoff- steel Cast iron cast
GGG alloy
Legierter alloy alloy
Stahl ~40HRC ~50HRC ~60HRC Rostfreier Gusseisen Warmfeste
Stahl Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl phitguss Leg.
KDG303    
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
ISO Kennzeichen Schnittdaten Technische Information Bestellformular für Sonderwerkzeuge C 75
