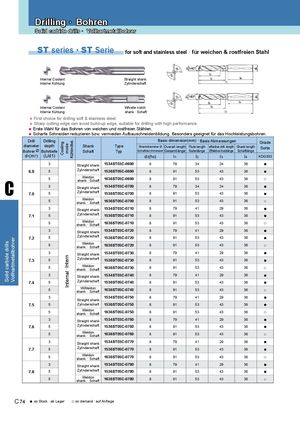

Каталог ZCC-CT сверла монолитные - страница 74

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

ST series · ST Serie for soft and stainless steel · für weichen & rostfreien Stahl

Internal Coolant Straight shank
Interne Kühlung Zylinderschaft


Internal Coolant Whistle notch
Interne Kühlung shank · Schaft
● First choice for drilling soft & stainless steel.
● Sharp cutting edge can avoid build-up edge, suitable for drilling with high performance.
● Erste Wahl für das Bohren von weichen und rostfreien Stählen.
● Scharfe Schneiden reduzieren bzw. vermeiden Aufbauschneidenbildung. Besonders geeignet für das Hochleistungsbohren.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Kühlmittel.


Grade
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight shank 1534ST03C-0690 8 79 34 24 36 ●
Zylinderschaft
6.9 5 1536ST05C-0690 8 91 53 43 36 ●

C
Weldon
5 shank · Schaft 1636ST05C-0690 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0700 8 79 34 24 36 ●
Zylinderschaft
7.0 5 1536ST05C-0700 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0700 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0710 8 79 41 29 36 ●
Zylinderschaft
7.1 5 1536ST05C-0710 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0710 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0720 8 79 41 29 36 ●
Zylinderschaft
7.2 5 1536ST05C-0720 8 91 53 43 36 ●
Vollhartmetallbohrer


Weldon
Solid carbide drills


5 shank · Schaft 1636ST05C-0720 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0730 8 79 41 29 36 ●
Internal ·Intern


Zylinderschaft
7.3 5 1536ST05C-0730 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0730 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0740 8 79 41 29 36 ●
7.4 5 Zylinderschaft 1536ST05C-0740 8 91 53 43 36 ●
WWeldon
5 shank · Schaft 1636ST05C-0740 8 91 53 43 36 ○
3
Straight shank
1534ST03C-0750 8 79 41 29 36 ●
7.5 5 Zylinderschaft 1536ST05C-0750 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0750 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0760 8 79 41 29 36 ●
7.6 5 Zylinderschaft 1536ST05C-0760 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0760 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0770 8 79 41 29 36 ●
Zylinderschaft
7.7 5 1536ST05C-0770 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0770 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0780 8 79 41 29 36 ●
7.8 5 Zylinderschaft 1536ST05C-0780 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0780 8 91 53 43 36 ○


C 74 ● ex Stock · ab Lager ○ on demand · auf Anfrage
