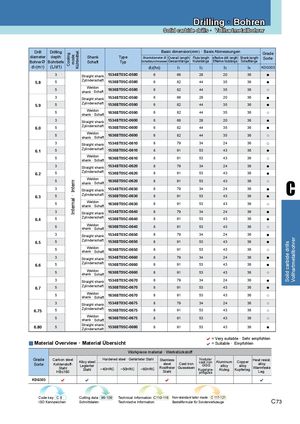

Каталог ZCC-CT сверла монолитные - страница 73

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

Drill Drilling Basic dimension(mm) · Basis Abmessungen


Kühlmittel.
Grade

Cooling
diameter depth

mode
Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight shank 1534ST03C-0580 6 66 28 20 36 ●
Zylinderschaft
5.8 5 1536ST05C-0580 6 82 44 35 36 ●
Weldon
5
shank · Schaft
1636ST05C-0580 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0590 6 66 28 20 36 ●
Zylinderschaft
5.9 5 1536ST05C-0590 6 82 44 35 36 ●
Weldon
5
shank · Schaft
1636ST05C-0590 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0600 6 66 28 20 36 ●
Zylinderschaft
6.0 5 1536ST05C-0600 6 82 44 35 36 ●
Weldon
5
shank · Schaft
1636ST05C-0600 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0610 8 79 34 24 36 ○
Zylinderschaft
6.1 5 1536ST05C-0610 8 91 53 43 36 ●
Weldon
5
shank · Schaft
1636ST05C-0610 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0620 8 79 34 24 36 ●
Zylinderschaft
6.2 5 1536ST05C-0620 8 91 53 43 36 ●

C
Weldon
5 1636ST05C-0620 8 91 53 43 36 ○
Internal · Intern


shank · Schaft
3 Straight shank 1534ST03C-0630 8 79 34 24 36 ●
Zylinderschaft
6.3 5 1536ST05C-0630 8 91 53 43 36 ●
Weldon
5
shank · Schaft
1636ST05C-0630 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0640 8 79 34 24 36 ●
Zylinderschaft
6.4 5 1536ST05C-0640 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0640 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0650 8 79 34 24 36 ●


Vollhartmetallbohrer
Zylinderschaft
6.5 5 1536ST05C-0650 8 91 53 43 36 ●


Solid carbide drills
Weldon
5 shank · Schaft 1636ST05C-0650 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0660 8 79 34 24 36 ●
Zylinderschaft
6.6 5 1536ST05C-0660 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0660 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0670 8 79 34 24 36 ●
Zylinderschaft
6.7 5 1536ST05C-0670 8 91 53 43 36 ●
Weldon
5 shank · Schaft 1636ST05C-0670 8 91 53 43 36 ○
3 Straight shank 1534ST03C-0675 8 79 34 24 36 ○
Zylinderschaft
6.75 5 1536ST05C-0675 8 91 53 43 36 ○
Weldon
5 shank · Schaft 1636ST05C-0675 8 91 53 43 36 ○
Straight shank
6.80 5
Zylinderschaft
1536ST05C-0680 8 91 53 43 36 ●
= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Alloy steel iron Aluminum Copper
Sorte Kohlenstoff- steel Cast iron cast
GGG alloy
Legierter alloy alloy
Stahl ~40HRC ~50HRC ~60HRC Rostfreier Gusseisen Warmfeste
Stahl Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl phitguss Leg.
KDG303    
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
ISO Kennzeichen Schnittdaten Technische Information Bestellformular für Sonderwerkzeuge C 73
