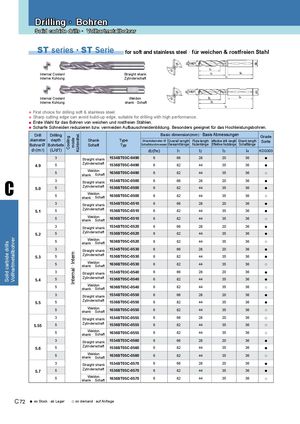

Каталог ZCC-CT сверла монолитные - страница 72

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

ST series · ST Serie for soft and stainless steel · für weichen & rostfreien Stahl

Internal Coolant Straight shank
Interne Kühlung Zylinderschaft


Internal Coolant Weldon
Interne Kühlung shank · Schaft
● First choice for drilling soft & stainless steel.
● Sharp cutting edge can avoid build-up edge, suitable for drilling with high performance.
● Erste Wahl für das Bohren von weichen und rostfreien Stählen.
● Scharfe Schneiden reduzieren bzw. vermeiden Aufbauschneidenbildung. Besonders geeignet für das Hochleistungsbohren.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Kühlmittel.


Grade
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight shank 1534ST03C-0490 6 66 28 20 36 ●
Zylinderschaft
4.9 5 1536ST05C-0490 6 82 44 35 36 ●
Weldon
5
shank · Schaft
1636ST05C-0490 6 82 44 35 36 ○

C
3 Straight shank 1534ST03C-0500 6 66 28 20 36 ●
Zylinderschaft
5.0 5 1536ST05C-0500 6 82 44 35 36 ●
Weldon
5
shank · Schaft
1636ST05C-0500 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0510 6 66 28 20 36 ●
Zylinderschaft
5.1 5 1536ST05C-0510 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0510 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0520 6 66 28 20 36 ●
Zylinderschaft
5.2 5 1536ST05C-0520 6 82 44 35 36 ●
Vollhartmetallbohrer


Weldon
5 shank · Schaft 1636ST05C-0520 6 82 44 35 36 ○
Solid carbide drills


3 Straight shank 1534ST03C-0530 6 66 28 20 36 ●
Internal · Intern


Zylinderschaft
5.3 5 1536ST05C-0530 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0530 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0540 6 66 28 20 36 ●
Zylinderschaft
5.4 5 1536ST05C-0540 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0540 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0550 6 66 28 20 36 ●
Zylinderschaft
5.5 5 1536ST05C-0550 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0550 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0555 6 66 28 20 36 ○
Zylinderschaft
5.55 5 1536ST05C-0555 6 82 44 35 36 ○
Weldon
5 shank · Schaft 1636ST05C-0555 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0560 6 66 28 20 36 ●
Zylinderschaft
5.6 5 1536ST05C-0560 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0560 6 82 44 35 36 ○
3 Straight shank 1534ST03C-0570 6 66 28 20 36 ●
Zylinderschaft
5.7 5 1536ST05C-0570 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0570 6 82 44 35 36 ○


C 72 ● ex Stock · ab Lager ○ on demand · auf Anfrage
