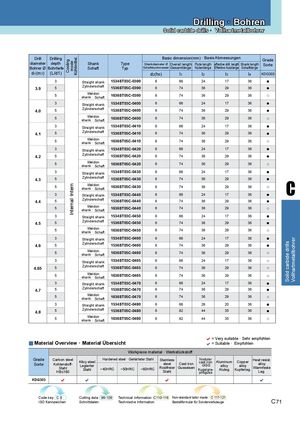

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer


Drill Drilling Basic dimension(mm) · Basis Abmessungen

Kühlmittel.
Grade
Cooling
diameter depth
mode
Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight shank 1534ST03C-0390 6 66 24 17 36 ●
Zylinderschaft
3.9 5 1536ST05C-0390 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0390 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0400 6 66 24 17 36 ●
Zylinderschaft
4.0 5 1536ST05C-0400 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0400 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0410 6 66 24 17 36 ●
Zylinderschaft
4.1 5 1536ST05C-0410 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0410 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0420 6 66 24 17 36 ●
Zylinderschaft
4.2 5 1536ST05C-0420 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0420 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0430 6 66 24 17 36 ●

C
Zylinderschaft
4.3 5 1536ST05C-0430 6 74 36 29 36 ●
Weldon
Internal ·Intern


5 shank · Schaft 1636ST05C-0430 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0440 6 66 24 17 36 ●
Zylinderschaft
4.4 5 1536ST05C-0440 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0440 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0450 6 66 24 17 36 ●
Zylinderschaft
4.5 5 1536ST05C-0450 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0450 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0460 6 66 24 17 36 ●


Vollhartmetallbohrer
Zylinderschaft


Solid carbide drills
4.6 5 1536ST05C-0460 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0460 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0465 6 66 24 17 36 ○
Zylinderschaft
4.65 5 1536ST05C-0465 6 74 36 29 36 ○
Weldon
5 shank · Schaft 1636ST05C-0465 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0470 6 66 24 17 36 ●
Zylinderschaft
4.7 5 1536ST05C-0470 6 74 36 29 36 ●
Weldon
5 shank · Schaft 1636ST05C-0470 6 74 36 29 36 ○
3 Straight shank 1534ST03C-0480 6 66 28 20 36 ●
Zylinderschaft
4.8 5 1536ST05C-0480 6 82 44 35 36 ●
Weldon
5 shank · Schaft 1636ST05C-0480 6 82 44 35 36 ○

= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Alloy steel iron Aluminum Copper
Sorte Kohlenstoff- steel Cast iron cast
GGG alloy
Legierter alloy alloy
Stahl ~40HRC ~50HRC ~60HRC Rostfreier Gusseisen Warmfeste
Stahl Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl phitguss Leg.
KDG303    
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
ISO Kennzeichen Schnittdaten Technische Information Bestellformular für Sonderwerkzeuge C 71
