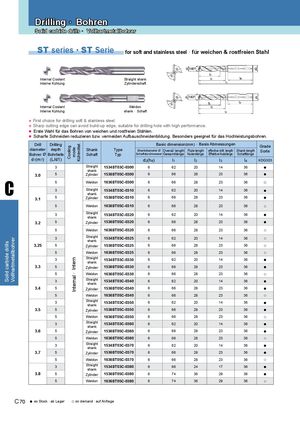

Каталог ZCC-CT сверла монолитные - страница 70

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer

ST series · ST Serie for soft and stainless steel · für weichen & rostfreien Stahl

Internal Coolant Straight shank
Interne Kühlung Zylinderschaft


Internal Coolant Weldon
Interne Kühlung shank · Schaft
● First choice for drilling soft & stainless steel.
● Sharp cutting edge can avoid build-up edge, suitable for drilling hole with high performance.
● Erste Wahl für das Bohren von weichen und rostfreien Stählen.
● Scharfe Schneiden reduzieren bzw. vermeiden Aufbauschneidenbildung. Besonders geeignet für das Hochleistungsbohren.
Drill Drilling Basic dimension(mm) · Basis Abmessungen
Kühlmittel.


Grade
Cooling


diameter depth
mode


Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3 Straight 1534ST03C-0300 6 62 20 14 36 ●
shank
3.0 5 Zylinder 1536ST05C-0300 6 66 28 23 36 ●

C
5 Weldon 1636ST05C-0300 6 66 28 23 36 ○
3 Straight 1534ST03C-0310 6 62 20 14 36 ●
shank
3.1 5 Zylinder 1536ST05C-0310 6 66 28 23 36 ●
5 Weldon 1636ST05C-0310 6 66 28 23 36 ○
Straight
3
shank
1534ST03C-0320 6 62 20 14 36 ●
3.2 5 Zylinder 1536ST05C-0320 6 66 28 23 36 ●
5 Weldon 1636ST05C-0320 6 66 28 23 36 ○
Straight
3 1534ST03C-0325 6 62 20 14 36 ○
Vollhartmetallbohrer


shank
Solid carbide drills


3.25 5 Zylinder 1536ST05C-0325 6 66 28 23 36 ○
5 Weldon 1636ST05C-0325 6 66 28 23 36 ○
Straight 1534ST03C-0330 ●
Internal · Intern


3 6 62 20 14 36
shank
3.3 5 Zylinder 1536ST05C-0330 6 66 28 23 36 ●
5 Weldon 1636ST05C-0330 6 66 28 23 36 ○
Straight
3
shank
1534ST03C-0340 6 62 20 14 36 ●
3.4 5 Zylinder 1536ST05C-0340 6 66 28 23 36 ●
5 Weldon 1636ST05C-0340 6 66 28 23 36 ○
Straight
3
shank
1534ST03C-0350 6 62 20 14 36 ●
3.5 5 Zylinder 1536ST05C-0350 6 66 28 23 36 ●
5 Weldon 1636ST05C-0350 6 66 28 23 36 ○
Straight
3
shank
1534ST03C-0360 6 62 20 14 36 ●
3.6 5 Zylinder 1536ST05C-0360 6 66 28 23 36 ●
5 Weldon 1636ST05C-0360 6 66 28 23 36 ○
Straight
3
shank
1534ST03C-0370 6 62 20 14 36 ●
3.7 5 Zylinder 1536ST05C-0370 6 66 28 23 36 ●
5 Weldon 1636ST05C-0370 6 66 28 23 36 ○
Straight
3
shank
1534ST03C-0380 6 66 24 17 36 ●
3.8 5 Zylinder 1536ST05C-0380 6 74 36 29 36 ●
5 Weldon 1636ST05C-0380 6 74 36 29 36 ○

C 70 ● ex Stock · ab Lager ○ on demand · auf Anfrage
