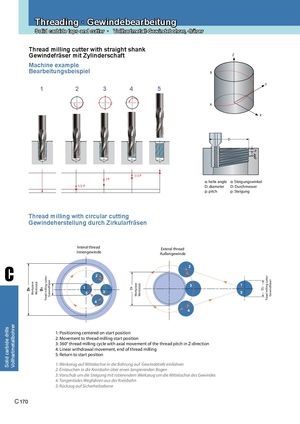

Threading · Gewindebearbeitung Solid carbide taps and cutter · Vollhartmetall-Gewindebohrer, -fräser Thread milling cutter with straight shank Gewindefräser mit Zylinderschaft Z Machine example Bearbeitungsbeispiel B Y 1 2 3 4 5 A X D P α 1/2 P 1P α: helix angle α: Steigungswinkel 1/2 P D: diameter D: Durchmesser p: pitch p: Steigung Thread milling with circular cutting Gewindeherstellung durch Zirkularfräsen Interal thread Exteral thread Innengewinde Außengewinde C 2 2 1 3 1 5 3 5 4 4 1: Positioning centered on start position 2: Movement to thread milling start position 3: 360° thread milling cycle with axial movement of the thread pitch in Z-direction 4: Linear withdrawal movement, end of thread milling 5: Return to start position 1: Werkzeug auf Mittelachse in die Bohrung auf Gewindetiefe einfahren 2: Eintauchen in die Kreisbahn über einen tangierenden Bogen 3: Vorschub um die Steigung mit rotierendem Werkzeug um die Mittelachse des Gewindes 4: Tangentiales Wegfahren aus der Kreisbahn 5: Rückzug auf Sicherheitsebene C 170 Solid carbide drills Vollhartmetallbohrer D0 Workpiece Werkstück D2 Tread milling cutter Gewindfräser D1 Workpiece Werkstück D2 Tread milling cutter Gewindfräser
