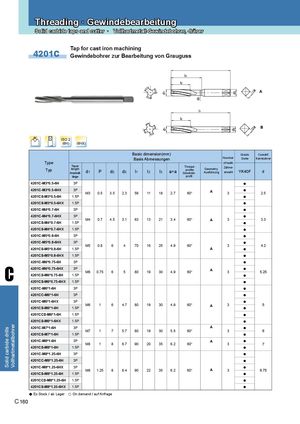

4201C Tap for cast iron machining
Gewindebohrer zur Bearbeitung von Grauguss
a A
a B
| ISO 2 (6H) | (6H | X) | ||||||||||||
| Type | Taper | Basic Basis | dimen Abme | sion(m ssung | m) en | Thread- i | Number of teeth Zähne- | Grade Sorte | Coredrill Kernbohrer | |||||
| Typ | length Anschnitt- länge | d1 | P | d2 | d3 | l1 | l2 | l3 | a×a | profile Gewinde- profil | Geometry Ausführung | anzahl | YK40F | d |
| 4201C-M30.5-6H | 3P | ● | ||||||||||||
| 4201C-M30.5-6HX | 3P | M3 | 05 | 35 | 23 | 56 | 11 | 18 | 27 | 60° | A | 3 | ● | 25 |
| 4201CS-M30.5-6H | 1.5P | . | . | . | . | ● | . | |||||||
| 4201CS-M30.5-6HX | 1.5P | ● | ||||||||||||
| 4201C-M40.7-6H | 3P | ● | ||||||||||||
| 4201C-M40.7-6HX 4201CS-M40.7-6H | 3P 1.5P | M4 | 0.7 | 4.5 | 3.1 | 63 | 13 | 21 | 3.4 | 60° | A | 3 | ● ● | 3.3 |
| 4201CS-M40.7-6HX | 1.5P | ● | ||||||||||||
| 4201C-M50.8-6H | 3P | ● | ||||||||||||
| 4201C-M50.8-6HX 4201CS-M50.8-6H | 3P 1.5P | M5 | 0.8 | 6 | 4 | 70 | 16 | 25 | 4.9 | 60° | A | 3 | ● ● | 4.2 |
| 4201CS-M50.8-6HX | 1.5P | ● | ||||||||||||
| 4201C-M60.75-6H | 3P | ● | ||||||||||||
| 4201C-M60.75-6HX 4201CS-M60.75-6H | 3P 1.5P | M6 | 0.75 | 6 | 5 | 80 | 19 | 30 | 4.9 | 60° | A | 3 | ● ● | 5.25 |
| 4201CS-M60.75-6HX | 1.5P | ● | ||||||||||||
| 4201C-M61-6H | 3P | ● | ||||||||||||
| 4201CC-M61-6H | 3P | ● | ||||||||||||
| 4201C-M61-6HX 4201CS-M61-6H | 3P 1.5P | M6 | 1 | 6 | 4.7 | 80 | 19 | 30 | 4.9 | 60° | A | 3 | ● ● | 5 |
| 4201CCS-M61-6H | 1.5P | ● | ||||||||||||
| 4201CS-M61-6HX | 1.5P | ● | ||||||||||||
| 4201C-M71-6H 4201CS-M71-6H | 3P 1.5P | M7 | 1 | 7 | 5.7 | 80 | 19 | 30 | 5.5 | 60° | A | 3 | ● ● | 6 |
| 4201C-M81-6H 4201CS-M81-6H | 3P 1.5P | M8 | 1 | 8 | 6.7 | 90 | 20 | 35 | 6.2 | 60° | A | 3 | ● ● | 7 |
| 4201C-M81.25-6H | 3P | ● | ||||||||||||
| 4201CC-M81.25-6H | 3P | ● | ||||||||||||
| 4201C-M81.25-6HX 4201CS-M81.25-6H | 3P 1.5P | M8 | 1.25 | 8 | 6.4 | 90 | 22 | 35 | 6.2 | 60° | A | 3 | ● ● | 6.75 |
| 4201CCS-M81.25-6H 4201CS-M81.25-6HX | 1.5P 1.5P | ● ● |
