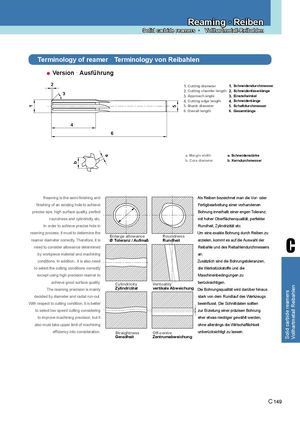

Terminology of reamer Terminology von Reibahlen·
- Version · Ausführung
| 2 1. Cutting diameter | 1. Schneidendurchmesser |
| 3 2. Cutting chamfer length | 2. Schneidenfasenlänge |
| 3. Approach angle | 3. Einstellwinkel |
| 4. Cutting edge length | 4. Schneidenlänge |
| 5. Shank diameter | 5. Schaftdurchmesser |
| 6. Overall length | 6. Gesamtlänge |
4 6
a
| a. Margin width | a. Schneidenstärke |
| b. Core diameter | b. Kerndurchmesser |
| Reaming is the semi-finishing and Als Reiben bezeichnet man die Vor- oder | |
| finishing of an existing hole to achieve | Fertigbearbeitung einer vorhandenen |
| precise size, high surface quality, perfect | Bohrung innerhalb einer engen Toleranz, |
| roundness and cylindricity etc. mit hoher Oberflächenqualität, perfekter | |
| In order to achieve precise hole in Rundheit, Zylindrizität etc. | |
| reaming process, it must to determine the | Um eine exakte Bohrung durch Reiben zu |
| C Roundness Enlarge allowance | |
| reamer diameter correctly. Therefore, it is | Rundheit Ø Toleranz / Aufmaß erzielen, kommt es auf die Auswahl der |
| need to consider allowance determined | Reibahle und des Reibahlendurchmessers |
| by workpiece material and machining | an. |
| conditions. In addition, it is also need | Zusätzlich sind die Bohrungstoleranzen, |
| to select the cutting conditions correctly | die Werkstückstoffe und die |
| except using high precision reamer to | Maschinenbedingungen zu |
| achieve good surface quality. | Cylindricity | Verticality | berücksichtigen. | |
| The reaming precision is mainly | Zylindrizitat | vertikale Abweichung | Die Bohrungsqualität wird darüber hinaus | |
| decided by diameter and radial run-out. | stark von dem Rundlauf des Werkzeugs | |||
| With respect to cutting condition, it is better | beeinflusst. Die Schnittdaten sollten | |||
| to select low speed cutting considering | zur Erzielung einer präzisen Bohrung | |||
| to improve machining precision, but it | eher etwas niedriger gewählt werden, | |||
| also must take upper limit of machining | ohne allerdings die Wirtschaftlichkeit | |||
| efficiency into consideration. | Straightness | Off-centre | unberücksichtigt zu lassen. |
Geradheit Zentrumabweichung
