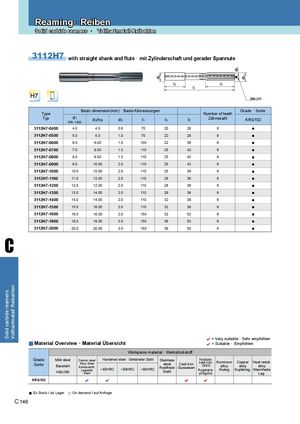

Каталог ZCC-CT сверла монолитные - страница 127

Reaming · Reiben
Solid carbide reamers · Vollhartmetall-Reibahlen


3112H7 with straight shank and flute · mit Zylinderschaft und gerader Spannute


d3
d2


d1
l2 l3
l1
DIN 212

Basic dimension(mm) · Basis Abmessungen Grade · Sorte
Type Number of teeth
Typ d1 d2(h6) d3 l1 l3 l2 Zähnezahl KRG102
DIN 1420
3112H7-0400 4.0 4.0 0.6 70 20 28 6 ●
3112H7-0500 5.0 5.0 1.0 70 22 28 6 ●
3112H7-0600 6.0 6.00 1.0 100 22 36 6 ●
3112H7-0700 7.0 8.00 1.3 110 25 42 6 ●
3112H7-0800 8.0 8.00 1.3 110 25 42 6 ●
3112H7-0900 9.0 10.00 2.0 110 25 42 6 ●
3112H7-1000 10.0 10.00 2.0 110 25 38 6 ●
3112H7-1100 11.0 12.00 2.0 110 28 38 6 ●
3112H7-1200 12.0 12.00 2.0 110 28 38 6 ●
3112H7-1300 13.0 14.00 2.0 110 28 38 6 ●
3112H7-1400 14.0 14.00 2.0 110 32 38 6 ●
3112H7-1500 15.0 16.00 2.0 110 32 38 6 ●
3112H7-1600 16.0 16.00 2.0 150 32 52 6 ●
3112H7-1800 18.0 18.00 3.0 150 36 52 6 ●
3112H7-2000 20.0 20.00 3.0 150 36 50 6 ●

C
Vollhartmetall Reibahlen
Solid carbide reamers


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Mild steel Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular
Alloy Steel steel Cast iron cast iron Aluminum Copper Heat resist.
Sorte Baustahl GGG alloy alloy alloy
Kohlenstoff-, Rostfreier Gusseisen
Legierter ~40HRC ~50HRC ~60HRC Kugelgra- Aluleg. Kupferleg. Warmfeste
HB≤180 Stahl phitguss
Stahl Leg.
KRG102    
● Ex Stock / ab Lager ○ On demand / auf Anfrage
C 146
