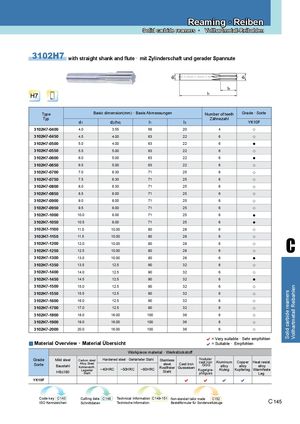

Reaming · Reiben Solid carbide reamers · Vollhartmetall-Reibahlen 3102H7 with straight shank and flute · mit Zylinderschaft und gerader Spannute Type Basic dimension(mm) · Basis Abmessungen Number of teeth Grade · Sorte Typ Zähnezahl d1 d2(h6) l1 l3 YK10F 3102H7-0400 4.0 3.55 56 20 4 ○ 3102H7-0450 4.5 4.00 63 22 6 ○ 3102H7-0500 5.0 4.00 63 22 6 ● 3102H7-0550 5.5 5.00 63 22 6 ○ 3102H7-0600 6.0 5.00 63 22 6 ● 3102H7-0650 6.5 5.00 63 22 6 ○ 3102H7-0700 7.0 6.30 71 25 6 ○ 3102H7-0750 7.5 6.30 71 25 6 ○ 3102H7-0800 8.0 6.30 71 25 6 ○ 3102H7-0850 8.5 8.00 71 25 6 ○ 3102H7-0900 9.0 8.00 71 25 6 ○ 3102H7-0950 9.5 8.00 71 25 6 ○ 3102H7-1000 10.0 8.00 71 25 6 ● 3102H7-1050 10.5 8.00 71 25 6 ● 3102H7-1100 11.0 10.00 80 28 6 ○ 3102H7-1150 11.5 10.00 80 283102H7-120012.010.0080283102H7-125012.510.008028666○○○ C 3102H7-1300 13.0 10.00 80 28 6 ● 3102H7-1350 13.5 12.5 90 32 6 ○ 3102H7-1400 14.0 12.5 90 32 6 ○ 3102H7-1450 14.5 12.5 90 32 6 ● 3102H7-1500 15.0 12.5 90 32 6 ○ 3102H7-1550 15.5 12.5 90 32 6 ○ 3102H7-1600 16.0 12.5 90 32 6 ○ 3102H7-1700 17.0 12.5 90 32 6 ○ 3102H7-1800 18.0 16.00 100 36 6 ○ 3102H7-1900 19.0 16.00 100 36 6 ○ 3102H7-2000 20.0 16.00 100 36 6 ○ = Very suitable · Sehr empfohlen  Material Overview · Material Übersicht = Suitable · Empfohlen Workpiece material ∙ Werkstückstoff GradeSorte Mild steelBaustahlHB≤180Carbon steelAlloy SteelKohlenstoff-,LegierterStahlHardened steel · Gehärteter Stahl~40HRC~50HRC~60HRCStainlesssteelRostfreierStahlCast ironGusseisenNodularcast ironGGGKugelgra-phitgussAluminumCopperHeat resist.alloyalloyalloyAluleg.Kupferleg.WarmfesteLeg. YK10F     Code key C143 Cutting data C148 Technical Information C149-151 Non-standart tailor made C152ISO KennzeichenSchnittdatenTechnische Information.Bestellformular für SonderwerkzeugeC 145 Solid carbide reamers Vollhartmetall Reibahlen
