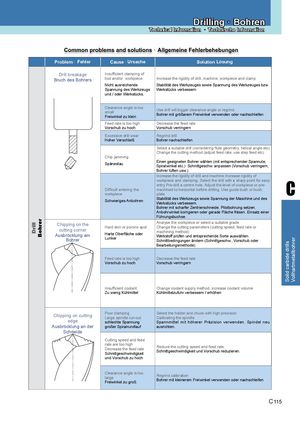

| Problem· Drill breakage Fehler Bruch des Bohrers | Cause· Insufficient clamping of tool and/or workpiece Ursache Nicht ausreichende Spannung des Werkzeugs und / oder Werkstücks. | Solution· Increase the rigidity of drill, machine, workpiece and clamp Lösung Stabilität des Werkzeuges sowie Spannung des Werkzeuges bzw. Werkstücks verbessern |
| | Clearance angle is too small Freiwinkel zu klein | Use drill will bigger clearance angle or regrind. Bohrer mit größerem Freiwinkel verwenden oder nachschleifen |
| | Feed rate is too high Vorschub zu hoch | Decrease the feed rate Vorschub verringern |
| | Excessive drill wear Hoher Verschleiß | Regrind drill Bohrer nachschleifen |
| | Chip jamming Spänestau | Select a suitable drill (considering flute geometry, helical angle etc) Change the cutting method (adjust feed rate, use step feed etc) Einen geeigneten Bohrer wählen (mit entsprechender Spannute, Spiralwinkel etc.) Schnittgeschw. anpassen (Vorschub verringern, Bohrer lüften usw.) |
| | Difficult entering the | Increase the rigidity of drill and machine Increase rigidity of workpiece and clamping. Select the drill with a sharp point for easy entry Pre-drill a centre hole. Adjust the level of workpiece or pre- machined to horizontal before drilling. Use guide bush or bush |
| | i workpiece Schwieriges Anbohren | plate Stabilität des Werkzeugs sowie Spannung der Maschine und des Werkstücks verbessern. Bohrer mit scharfer Zentrierschneide. Pilotbohrung setzen. Anbohrwinkel korrigieren oder gerade Fläche fräsen. Einsatz einer Führungsbuchse. |
| Drill Bohrer | Chipping on the cutting corner Ausbröcklung am Bohrer | Hard skin or porons spot Harte Oberfläche oder Lunker | Analyse the workpiece or select a suitable grade Change the cutting parameters (cutting speed, feed rate or machining method) Werkstoff prüfen und entsprechende Sorte auswählen. Schnittbedingungen ändern (Schnittgeschw., Vorschub oder Bearbeitungsmethode) |
| | Feed rate is too high Vorschub zu hoch | Decrease the feed rate Vorschub verringern |
| | Insufficient coolant Zu wenig Kühlmittel | Change coolant supply method, increase coolant volume Kühlmittelzufuhr verbessern / erhöhen |
| Chipping on cutting edge Ausbröcklung an der Schneide | Poor clamping Large spindle run-out schlechte Spannung großer Spiralrundlauf | Select the holder and chuck with high precision Calibrating the spindle Spannmittel mit höherer Präzision verwenden. Spindel neu ausrichten. |
| | Cutting speed and feed rate are too high Decrease the feed rate Schnittgeschwindigkeit und Vorschub zu hoch | Reduce the cutting speed and feed rate. Schnittgeschwindigkeit und Vorschub reduzieren. |
| | Clearance angle is too large Freiwinkel zu groß | Regrind calibration Bohrer mit kleinerem Freiwinkel verwenden oder nachschleifen |
