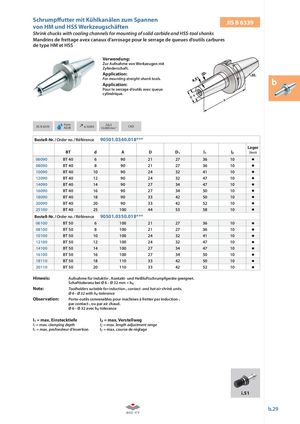

Schrumpff utter mit Kühlkanälen zum Spannen JIS B 6339

Shrink chucks with cooling channels for mounting of solid carbide and HSS-tool shanks

Mandrins de frettage avex canaux d‘arrosage pour le serrage de queues d‘outils carbures

de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools. b

Application: Pour le serrage d’outils avec queue cylindrique.

JIS B 6339	 Form AD/B	≤0,003	G 15.00	6,3 0 min-1 CAD
Bestell-Nr	. /Order no. / Réf	érence	905	01.0340.018
	BT	d		A	D	D1	l1	l2	Lager Stock
06090	BT 40	6		90	21	27	36	10
08090	BT 40	8		90	21	27	36	10
10090	BT 40	10		90	24	32	41	10
12090	BT 40	12		90	24	32	47	10
14090	BT 40	14		90	27	34	47	10
16090	BT 40	16		90	27	34	50	10
18090	BT 40	18		90	33	42	50	10
20090	BT 40	20		90	33	42	52	10
25100	BT 40	25		100	44	53	58	10
Bestell-Nr	. /Order no. / Réf	érence	905	01.0350.018
06100	BT 50	6		100	21	27	36	10
08100	BT 50	8		100	21	27	36	10
10100	BT 50	10		100	24	32	41	10
12100	BT 50	12		100	24	32	47	10
14100	BT 50	14		100	27	34	47	10
16100	BT 50	16		100	27	34	50	10
18110	BT 50	18		110	33	42	50	10
20110	BT 50	20		110	33	42	52	10

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

6–
32 with h6-tolerance

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

6 –
32 avec h6-tolerance

l = max. Einstecktiefe	l = max. Verstellweg
1	2
l1 = max. clamping depth	l2 = max. length adjustment range
l1 = max. profondeur d’insertion	l2 = max. course de réglage
