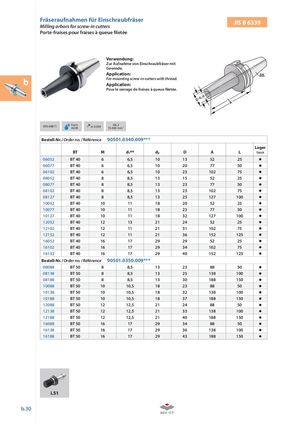

Fräseraufnahmen für Einschraubfräser JIS B 6339

Verwendung: Zur Aufnahme von Einschraubfräser mit Gewinde.

Application: b For mounting screw-in cutters with thread.

Application: Pour le serrage de fraises à queue fi letée.

Form  ≤ G6,3

DIN 69871 AD/B 0,003 15.000 min

-1 Bestell-Nr. / Order no. / Référence 90501.0340.009***

	BT	M	d1H4	d2	D	A	L	Lager Stock
06052	BT 40	6	6,5	10	13	52	25
06077	BT 40	6	6,5	10	20	77	50
06102	BT 40	6	6,5	10	23	102	75
08052	BT 40	8	8,5	13	15	52	25
08077	BT 40	8	8,5	13	23	77	50
08102	BT 40	8	8,5	13	23	102	75
08127	BT 40	8	8,5	13	25	127	100
10052	BT 40	10	11	18	20	52	25
10077	BT 40	10	11	18	23	77	50
10127	BT 40	10	11	18	32	127	100
12052	BT 40	12	13	21	24	52	25
12102	BT 40	12	11	21	31	102	75
12152	BT 40	12	11	21	36	152	125
16052	BT 40	16	17	29	29	52	25
16102	BT 40	16	17	29	34	102	75
16152	BT 40	16	17	29	40	152	125
Bestell-Nr.	/Order no. / Réfé	rence 905	01.0350.009
08088	BT 50	8	8,5	13	23	88	50
08138	BT 50	8	8,5	13	25	138	100
08188	BT 50	8	8,5	13	30	188	150
10088	BT 50	10	10,5	18	23	88	50
10138	BT 50	10	10,5	18	32	138	100
10188	BT 50	10	10,5	18	37	188	150
12088	BT 50	12	12,5	21	24	88	50
12138	BT 50	12	12,5	21	33	138	100
12188	BT 50	12	12,5	21	40	188	150
16088	BT 50	16	17	29	34	88	50
16138	BT 50	16	17	29	36	138	100
16188	BT 50	16	17	29	43	188	150
