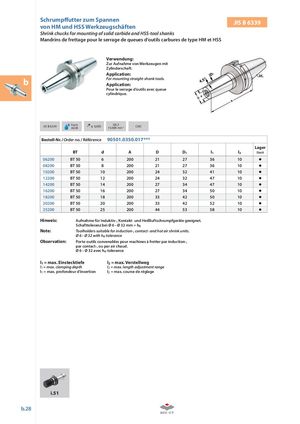

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: b For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
Form ≤ G6,3
JIS B 6339 AD/B 0,003 15.000 min CAD
-1 Bestell-Nr. / Order no. / Référence 90501.0350.017***
| BT | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 06200 | BT 50 | 6 | 200 | 21 | 27 | 36 | 10 | |
| 08200 | BT 50 | 8 | 200 | 21 | 27 | 36 | 10 | |
| 10200 | BT 50 | 10 | 200 | 24 | 32 | 41 | 10 | |
| 12200 | BT 50 | 12 | 200 | 24 | 32 | 47 | 10 | |
| 14200 | BT 50 | 14 | 200 | 27 | 34 | 47 | 10 | |
| 16200 | BT 50 | 16 | 200 | 27 | 34 | 50 | 10 | |
| 18200 | BT 50 | 18 | 200 | 33 | 42 | 50 | 10 | |
| 20200 | BT 50 | 20 | 200 | 33 | 42 | 52 | 10 | |
| 25200 | BT 50 | 25 | 200 | 44 | 53 | 58 | 10 |
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 6 –Ø 32 with h6-tolerance
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 6 –
- 32 avec h6-tolerance
l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
