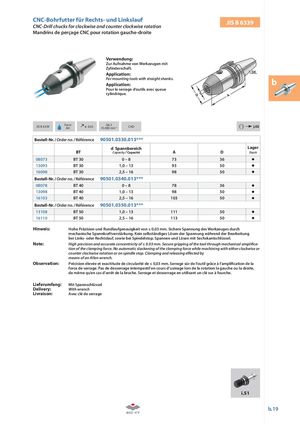

CNC-Bohrfutter für Rechts- und Linkslauf JIS B 6339

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shanks. b

Application: Pour le serrage d‘outils avec queue cylindrique.

Form  G6,3 i j.02

JIS B 6339 ≤ 0,03 CAD

AD 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0330.013***

	BT	d Spannbereich Capacity /Capacité	A	D	Lager Stock
08073	BT 30	0 – 8	73	36
13093	BT 30	1,0 – 13	93	50
16098	BT 30	2,5 – 16	98	50
Bestell-Nr. /O	rder no. / Référence	90501.0340.013
08078	BT 40	0 – 8	78	36
13098	BT 40	1,0 – 13	98	50
16103	BT 40	2,5 – 16	103	50
Bestell-Nr. /O	rder no. / Référence	90501.0350.013
13108	BT 50	1,0 – 13	111	50
16110	BT 50	2,5 – 16	113	50

Hinweis:	Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
	mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung
	bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note:	High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical amplifi ca-
	tion of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or
	counter clockwise rotation or on spindle stop. Clamping and releasing eff ected by
	means of an Allen wrench.
Observation:	Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de la
	force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite,
	de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche.
Lieferumfang:	Mit Spannschlüssel
Delivery:	With wrench
Livraison:	Avec clé de serrage
