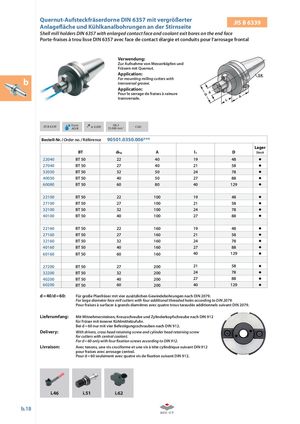

Каталог ZCC-CT оснастка - страница 87

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter JIS B 6339

Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal

Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Application: b For mounting milling cutters with transversal groove.

Application: Pour le serrage de fraises à rainure transversale.

Form  G6,3

JIS B 6339 ≤ 0,005 CAD

AD/B 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0350.006***

d =40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.

Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.

Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. For d =60 only with four fi xation screws according to DIN 912.

Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
