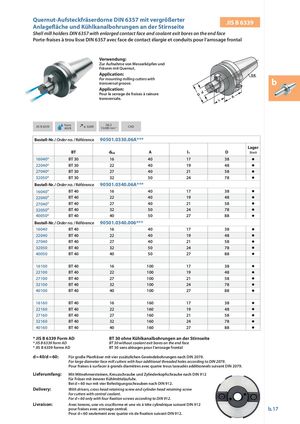

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter JIS B 6339
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with b transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
Form G6,3
JIS B 6339 ≤ 0,005 CAD
AD/B 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0330.06A***
| BT | dh6 | A | l1 | D | Lager Stock | ||
| 16040 | BT 30 | 16 | 40 | 17 | 38 | ||
| 22040 | BT 30 | 22 | 40 | 19 | 48 | ||
| 27040 | BT 30 | 27 | 40 | 21 | 58 | ||
| 32050 | BT 30 | 32 | 50 | 24 | 78 | ||
| Bestell-Nr. /O | rder no. / Référence | 90501.0340. | 06A | ||||
| 16040 | BT 40 | 16 | 40 | 17 | 38 | ||
| 22040 | BT 40 | 22 | 40 | 19 | 48 | ||
| 27040 | BT 40 | 27 | 40 | 21 | 58 | ||
| 32050 | BT 40 | 32 | 50 | 24 | 78 | ||
| 40050 | BT 40 | 40 | 50 | 27 | 88 | ||
| Bestell-Nr. /O | rder no. / Référence | 90501.0340. | 006 | ||||
| 16040 | BT 40 | 16 | 40 | 17 | 38 | ||
| 22040 | BT 40 | 22 | 40 | 19 | 48 | ||
| 27040 | BT 40 | 27 | 40 | 21 | 58 | ||
| 32050 | BT 40 | 32 | 50 | 24 | 78 | ||
| 40050 | BT 40 | 40 | 50 | 27 | 88 | ||
| 16100 | BT 40 | 16 | 100 | 17 | 38 | ||
| 22100 | BT 40 | 22 | 100 | 19 | 48 | ||
| 27100 | BT 40 | 27 | 100 | 21 | 58 | ||
| 32100 | BT 40 | 32 | 100 | 24 | 78 | ||
| 40100 | BT 40 | 40 | 100 | 27 | 88 | ||
| 16160 | BT 40 | 16 | 160 | 17 | 38 | ||
| 22160 | BT 40 | 22 | 160 | 19 | 48 | ||
| 27160 | BT 40 | 27 | 160 | 21 | 58 | ||
| 32160 | BT 40 | 32 | 160 | 24 | 78 | ||
| 40160 | BT 40 | 40 | 160 | 27 | 88 |
- JIS B 6339 Form AD BT 30 ohne Kühlkanalbohrungen an der Stirnseite
- JIS B 6339 form AD BT 30 without coolant exit bores on the end face
- JIS B 6339 forme AD BT 30 sans alésages pour l‘arrosage frontal
d= 40/d =60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
| Lieferumfang: | Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912. |
| Delivery: | With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. For d = 60 only with four fi xation screws according to DIN 912. |
| Livraison: | Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912. |
