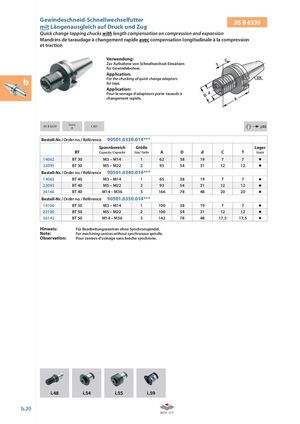

Gewindeschneid-Schnellwechselfutter JIS B 6339
Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression
et traction
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: b For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
JIS B 6339 Form i j.02
A CAD Bestell-Nr. / Order no. / Référence 90501.0330.014***
| BT | Spannbereich Capacity / Capacité | Größe Size / Taille | A | D | d | C | T | Lager Stock | |
| 14062 | BT 30 | M3 – M14 | 1 | 62 | 38 | 19 | 7 | 7 | |
| 22095 | BT 30 | M5 – M22 | 2 | 95 | 54 | 31 | 12 | 12 | |
| Bestell-Nr. / | Order no. / Réfé | rence 90501.034 | 0.014 | ||||||
| 14065 | BT 40 | M3 – M14 | 1 | 65 | 38 | 19 | 7 | 7 | |
| 22093 | BT 40 | M5 – M22 | 2 | 93 | 54 | 31 | 12 | 12 | |
| 36166 | BT 40 | M14 – M36 | 3 | 166 | 78 | 48 | 20 | 20 | |
| Bestell-Nr. / | Order no. / Réfé | rence 90501.035 | 0.014 | ||||||
| 14100 | BT 50 | M3 – M14 | 1 | 100 | 38 | 19 | 7 | 7 | |
| 22100 | BT 50 | M5 – M22 | 2 | 100 | 54 | 31 | 12 | 12 | |
| 36142 | BT 50 | M14 – M36 | 3 | 142 | 78 | 48 | 17,5 | 17,5 |
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.
Note: For machining centres without synchronous spindle.
Observation: Pour centres d‘usinage sans broche synchrone.
