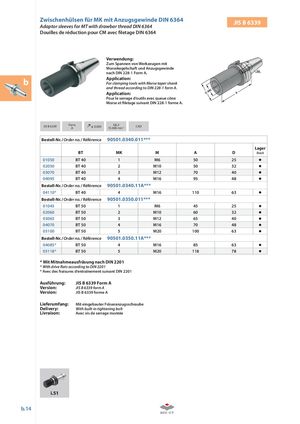

Zwischenhülsen für MK mit Anzugsgewinde DIN 6364 JIS B 6339
Verwendung: Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A. b Application: For clamping tools with Morse taper shank and thread according to DIN 228-1 form A.
Application: Pour le serrage d’outils avec queue cône Morse et fi letage suivant DIN 228-1 forme A.
| JIS B 6339 | ≤0,003 Form A | G6,3 15.000 min-1 | CAD | |||
| Bestell-Nr. / | Order no. / Référence | 90501.0340.0 | 11 | |||
| BT | MK | M | A | D | Lager Stock | |
| 01050 | BT 40 | 1 | M6 | 50 | 25 | |
| 02050 | BT 40 | 2 | M10 | 50 | 32 | |
| 03070 | BT 40 | 3 | M12 | 70 | 40 | |
| 04095 | BT 40 | 4 | M16 | 95 | 48 | |
| Bestell-Nr. / | Order no. / Référence | 90501.0340.1 | 1A | |||
| 04110 | BT 40 | 4 | M16 | 110 | 63 | |
| Bestell-Nr. / | Order no. / Référence | 90501.0350.0 | 11 | |||
| 01045 | BT 50 | 1 | M6 | 45 | 25 | |
| 02060 | BT 50 | 2 | M10 | 60 | 32 | |
| 03065 | BT 50 | 3 | M12 | 65 | 40 | |
| 04070 | BT 50 | 4 | M16 | 70 | 48 | |
| 05100 | BT 50 | 5 | M20 | 100 | 63 | |
| Bestell-Nr. / | Order no. / Référence | 90501.0350.1 | 1A | |||
| 04085 | BT 50 | 4 | M16 | 85 | 63 | |
| 05118 | BT 50 | 5 | M20 | 118 | 78 |
- Mit Mitnahmeausfräsung nach DIN 2201
- With drive fl ats according to DIN 2201
- Avec des fraisures d‘entraînement suivant DIN 2201
| Ausführung: | JIS B 6339 Form A |
| Version: | JIS B 6339 form A |
| Version: | JIS B 6339 forme A |
| Lieferumfang: | Mit eingebauter Fräseranzugsschraube |
| Delivery: | With built-in tightening bolt |
| Livraison: | Avec vis de serrage montée |
