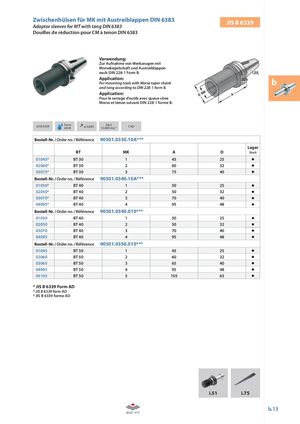

Zwischenhülsen für MK mit Austreiblappen DIN 6383 JIS B 6339
Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
Application: b
For mounting tools with Morse taper shank and tang according to DIN 228-1 form B.
Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B.
Form ≤ G6,3
JIS B 6339 0,005 CAD
AD/B 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0330.10A***
| BT | MK | A | D | Lager Stock | |
| 01045 | BT 30 | 1 | 45 | 25 | |
| 02060 | BT 30 | 2 | 60 | 32 | |
| 03075 | BT 30 | 3 | 75 | 40 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0340.10A | |||
| 01050 | BT 40 | 1 | 50 | 25 | |
| 02050 | BT 40 | 2 | 50 | 32 | |
| 03070 | BT 40 | 3 | 70 | 40 | |
| 04095 | BT 40 | 4 | 95 | 48 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0340.010 | |||
| 01050 | BT 40 | 1 | 50 | 25 | |
| 02050 | BT 40 | 2 | 50 | 32 | |
| 03070 | BT 40 | 3 | 70 | 40 | |
| 04095 | BT 40 | 4 | 95 | 48 | |
| Bestell-Nr. /Or | der no. / Référence | 90501.0350.010 | |||
| 01045 | BT 50 | 1 | 45 | 25 | |
| 02060 | BT 50 | 2 | 60 | 32 | |
| 03065 | BT 50 | 3 | 65 | 40 | |
| 04095 | BT 50 | 4 | 95 | 48 | |
| 05105 | BT 50 | 5 | 105 | 63 |
- JIS B 6339 Form AD
- JIS B 6339 form AD
- JIS B 6339 forme AD
