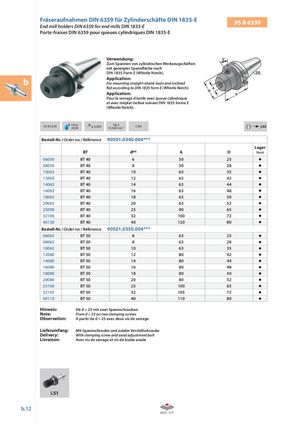

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E JIS B 6339
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch). b Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).
Form ≤ G6,3 i
JIS B 6339 0,003 CAD j.02
AD/B 15.000 min-1
| Bestell-Nr. /O | rder no. / Référence | 90501.0340.004 | |||
| BT | dH4 | A | D | Lager Stock | |
| 06050 | BT 40 | 6 | 50 | 25 | |
| 08050 | BT 40 | 8 | 50 | 28 | |
| 10063 | BT 40 | 10 | 63 | 35 | |
| 12063 | BT 40 | 12 | 63 | 42 | |
| 14063 | BT 40 | 14 | 63 | 44 | |
| 16063 | BT 40 | 16 | 63 | 48 | |
| 18063 | BT 40 | 18 | 63 | 50 | |
| 20063 | BT 40 | 20 | 63 | 52 | |
| 25090 | BT 40 | 25 | 90 | 65 | |
| 32100 | BT 40 | 32 | 100 | 72 | |
| 40120 | BT 40 | 40 | 120 | 80 | |
| Bestell-Nr. /O | rder no. / Référence | 90501.0350.004 | |||
| 06063 | BT 50 | 6 | 63 | 25 | |
| 08063 | BT 50 | 8 | 63 | 28 | |
| 10063 | BT 50 | 10 | 63 | 35 | |
| 12080 | BT 50 | 12 | 80 | 42 | |
| 14080 | BT 50 | 14 | 80 | 44 | |
| 16080 | BT 50 | 16 | 80 | 48 | |
| 18080 | BT 50 | 18 | 80 | 50 | |
| 20080 | BT 50 | 20 | 80 | 52 | |
| 25100 | BT 50 | 25 | 100 | 65 | |
| 32105 | BT 50 | 32 | 105 | 72 | |
| 40110 | BT 50 | 40 | 110 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube und axialer Verstellschraube |
| Delivery: | With clamping screw and axial adjustment bolt |
| Livraison: | Avec vis de serrage et vis de butée axiale |
