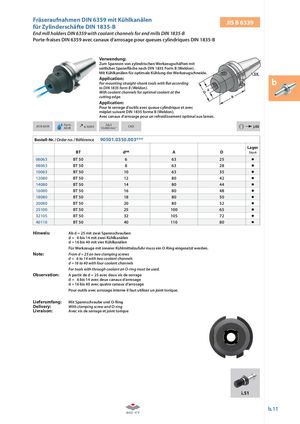

Каталог ZCC-CT оснастка - страница 80
Навигация
Каталог ZCC-CT токарная обработка
Каталог ZCC-CT сверла монолитные
Каталог ZCC-CT расточные системы
Каталог ZCC-CT фрезы монолитные
Каталог ZCC-CT фрезы со сменными пластинами
Fräseraufnahmen DIN 6359 mit Kühlkanälen JIS B 6339
Porte-fraises DIN 6359 avec canaux d‘arrosage pour queues cylindriques DIN 1835-B
Verwendung: Zum Spannen von zylindrischen Werkzeug schäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide.
Application: b
For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon). With coolant channels for optimal coolant at the cutting edge.
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). Avec canaux d‘arrosage pour un refroidissement optimal aux lames.
Form ≤ G6,3 i j.02
JIS B 6339 AD/B 0,003 15.000 min CAD
-1 Bestell-Nr. / Order no. / Référence 90501.0350.003***
| BT | dH4 | A | D | Lager Stock | |
| 06063 | BT 50 | 6 | 63 | 25 | |
| 08063 | BT 50 | 8 | 63 | 28 | |
| 10063 | BT 50 | 10 | 63 | 35 | |
| 12080 | BT 50 | 12 | 80 | 42 | |
| 14080 | BT 50 | 14 | 80 | 44 | |
| 16080 | BT 50 | 16 | 80 | 48 | |
| 18080 | BT 50 | 18 | 80 | 50 | |
| 20080 | BT 50 | 20 | 80 | 52 | |
| 25100 | BT 50 | 25 | 100 | 65 | |
| 32105 | BT 50 | 32 | 105 | 72 | |
| 40110 | BT 50 | 40 | 110 | 80 |
Hinweis: Ab d = 25 mit zwei Spannschrauben d = 6 bis 14 mit zwei Kühlkanälen d = 16 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden.
| Note: | From d = 25 on two clamping screws |
| d = 6 to 14 with two coolant channels | |
| d = 16 to 40 with four coolant channels | |
| For tools with through coolant an O-ring must be used. | |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| d = 6 bis 14 avec deux canaux d‘arrosage | |
| d = 16 bis 40 avec quatre canaux d‘arrosage | |
| Pour outils avec arrosage interne il faut utiliser un joint torique. | |
| Lieferumfang: | Mit Spannschraube und O-Ring |
| Delivery: | With clamping screw and O-ring |
| Livraison: | Avec vis de serrage et joint torique |
