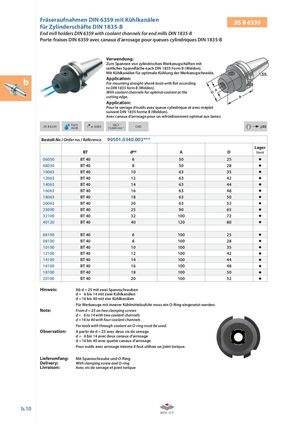

Fräseraufnahmen DIN 6359 mit Kühlkanälen JIS B 6339
Porte-fraises DIN 6359 avec canaux d‘arrosage pour queues cylindriques DIN 1835-B
Verwendung: Zum Spannen von zylindrischen Werkzeug schäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide. b Application: For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon). With coolant channels for optimal coolant at the cutting edge.
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). Avec canaux d‘arrosage pour un refroidissement optimal aux lames.
Form G6,3 i j.02
JIS B 6339 AD/B ≤ 0,003 15.000 min CAD
-1 Bestell-Nr. / Order no. / Référence 90501.0340.003***
| BT | dH4 | A | D | Lager Stock | |
| 06050 | BT 40 | 6 | 50 | 25 | |
| 08050 | BT 40 | 8 | 50 | 28 | |
| 10063 | BT 40 | 10 | 63 | 35 | |
| 12063 | BT 40 | 12 | 63 | 42 | |
| 14063 | BT 40 | 14 | 63 | 44 | |
| 16063 | BT 40 | 16 | 63 | 48 | |
| 18063 | BT 40 | 18 | 63 | 50 | |
| 20063 | BT 40 | 20 | 63 | 52 | |
| 25090 | BT 40 | 25 | 90 | 65 | |
| 32100 | BT 40 | 32 | 100 | 72 | |
| 40120 | BT 40 | 40 | 120 | 80 | |
| 06100 | BT 40 | 6 | 100 | 25 | |
| 08100 | BT 40 | 8 | 100 | 28 | |
| 10100 | BT 40 | 10 | 100 | 35 | |
| 12100 | BT 40 | 12 | 100 | 42 | |
| 14100 | BT 40 | 14 | 100 | 44 | |
| 16100 | BT 40 | 16 | 100 | 48 | |
| 18100 | BT 40 | 18 | 100 | 50 | |
| 20100 | BT 40 | 20 | 100 | 52 |
Hinweis: Ab d = 25 mit zwei Spannschrauben d = 6 bis 14 mit zwei Kühlkanälen d = 16 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden.
| Note: | From d = 25 on two clamping screws |
| d = 6 to 14 with two coolant channels | |
| d = 16 to 40 with four coolant channels | |
| For tools with through coolant an O-ring must be used. | |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| d = 6 bis 14 avec deux canaux d‘arrosage | |
| d = 16 bis 40 avec quatre canaux d‘arrosage | |
| Pour outils avec arrosage interne il faut utiliser un joint torique. | |
| Lieferumfang: | Mit Spannschraube und O-Ring |
| Delivery: | With clamping screw and O-ring |
| Livraison: | Avec vis de serrage et joint torique |
