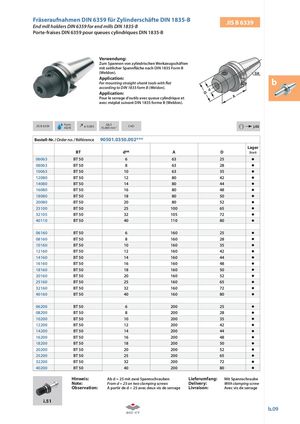

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).

Application: b

For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon).

Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).

Form  G6,3 i

JIS B 6339 ≤ 0,003 CAD j.02

AD/B 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0350.002***

	BT	dH4	A	D	Lager Stock
06063	BT 50	6	63	25
08063	BT 50	8	63	28
10063	BT 50	10	63	35
12080	BT 50	12	80	42
14080	BT 50	14	80	44
16080	BT 50	16	80	48
18080	BT 50	18	80	50
20080	BT 50	20	80	52
25100	BT 50	25	100	65
32105	BT 50	32	105	72
40110	BT 50	40	110	80
06160	BT 50	6	160	25
08160	BT 50	8	160	28
10160	BT 50	10	160	35
12160	BT 50	12	160	42
14160	BT 50	14	160	44
16160	BT 50	16	160	48
18160	BT 50	18	160	50
20160	BT 50	20	160	52
25160	BT 50	25	160	65
32160	BT 50	32	160	72
40160	BT 50	40	160	80
06200	BT 50	6	200	25
08200	BT 50	8	200	28
10200	BT 50	10	200	35
12200	BT 50	12	200	42
14200	BT 50	14	200	44
16200	BT 50	16	200	48
18200	BT 50	18	200	50
20200	BT 50	20	200	52
25200	BT 50	25	200	65
32200	BT 50	32	200	72
40200	BT 50	40	200	80

Hinweis:	Ab d = 25 mit zwei Spannschrauben	Lieferumfang:	Mit Spannschraube
Note:	From d = 25 on two clamping screws	Delivery:	With clamping screw
Observation:	A partir de d = 25 avec deux vis de serrage	Livraison:	Avec vis de serrage
