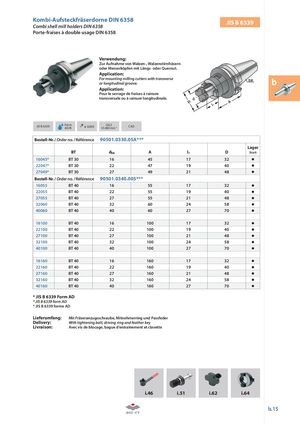

Kombi-Aufsteckfräserdorne DIN 6358 JIS B 6339

Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Application: For mounting milling cutters with transverse b or longitudinal groove.

Application: Pour le serrage de fraises à rainure trans versale ou à rainure longitu dinale.

Form  G6,3

JIS B 6339 ≤ 0,005 CAD

AD/B 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0330.05A***

	BT	dh6 A	l1	D	Lager Stock
16045	BT 30	16 45	17	32
22047	BT 30	22 47	19	40
27049	BT 30	27 49	21	48
Bestell-Nr. /O	rder no. / Référence	90501.0340.005
16055	BT 40	16 55	17	32
22055	BT 40	22 55	19	40
27055	BT 40	27 55	21	48
32060	BT 40	32 60	24	58
40060	BT 40	40 60	27	70
16100	BT 40	16 100	17	32
22100	BT 40	22 100	19	40
27100	BT 40	27 100	21	48
32100	BT 40	32 100	24	58
40100	BT 40	40 100	27	70
16160	BT 40	16 160	17	32
22160	BT 40	22 160	19	40
27160	BT 40	27 160	21	48
32160	BT 40	32 160	24	58
40160	BT 40	40 160	27	70

JIS B 6339 Form AD
JIS B 6339 form AD
JIS B 6339 forme AD

Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

Delivery: With tightening bolt, driving ring and feather key

Livraison: Avec vis de blocage, bague d’entraînement et clavette
