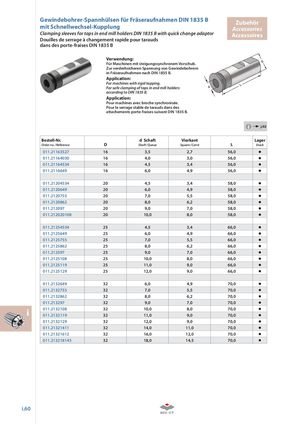

Gewindebohrer-Spannhülsen für Fräseraufnahmen DIN 1835 Bmit Schnellwechsel-Kupplung ZubehörAccessories Clamping sleeves for taps in end mill holders DIN 1835 B with quick change adaptor Accessoires Douilles de serrage à changement rapide pour tarauds dans des porte-fraises DIN 1835 B Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern in Fräseraufnahmen nach DIN 1835 B. Application: For machines with rigid tapping. For safe clamping of taps in end mill holders according to DIN 1835 B. Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds dans des attachements porte-fraises suivant DIN 1835 B. i j.02 Bestell-Nr. d Schaft Vierkant Lager Order no. / Référence D Shaft / Queue Square / Carré L Stock 011.21163527 16 3,5 2,7 56,0 011.21164030 16 4,0 3,0 56,0 011.21164534 16 4,5 3,4 56,0 011.2116649 16 6,0 4,9 56,0 011.21204534 20 4,5 3,4 58,0 011.2120649 20 6,0 4,9 58,0 011.2120755 20 7,0 5,5 58,0 011.2120862 20 8,0 6,2 58,0 011.212097 20 9,0 7,0 58,0 011.212020108 20 10,0 8,0 58,0 011.21254534 25 4,5 3,4 66,0 011.2125649 25 6,0 4,9 66,0 011.2125755 25 7,0 5,5 66,0 011.2125862 25 8,0 6,2 66,0 011.212597 25 9,0 7,0 66,0 011.2125108 25 10,0 8,0 66,0 011.2125119 25 11,0 9,0 66,0 011.2125129 25 12,0 9,0 66,0 011.2132649 32 6,0 4,9 70,0 011.2132755 32 7,0 5,5 70,0 011.2132862 32 8,0 6,2 70,0 011.213297 32 9,0 7,0 70,0 i 011.2132108011.2132119 3232 10,011,0 8,09,0 70,070,0 011.2132129 32 12,0 9,0 70,0 011.21321411 32 14,0 11,0 70,0 011.21321612 32 16,0 12,0 70,0 011.213218145 32 18,0 14,5 70,0 i.60
