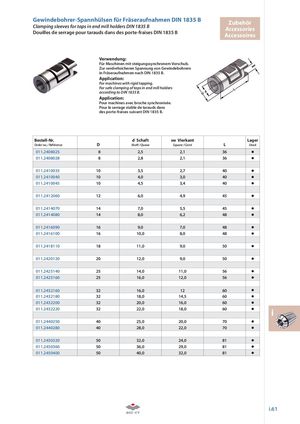

Gewindebohrer-Spannhülsen für Fräseraufnahmen DIN 1835 BClamping sleeves for taps in end mill holders DIN 1835 BDouilles de serrage pour tarauds dans des porte-fraises DIN 1835 BZubehörAccessoriesAccessoires Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern in Fräseraufnahmen nach DIN 1835 B. Application: For machines with rigid tapping. For safe clamping of taps in end mill holders according to DIN 1835 B. Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds dans des porte-fraises suivant DIN 1835 B. Bestell-Nr. d Schaft sw Vierkant Lager Order no. / Référence D Shaft / Queue Square / Carré L Stock 011.2408025 8 2,5 2,1 36 011.2408028 8 2,8 2,1 36 011.2410035 10 3,5 2,7 40 011.2410040 10 4,0 3,0 40 011.2410045 10 4,5 3,4 40 011.2412060 12 6,0 4,9 45 011.2414070 14 7,0 5,5 45 011.2414080 14 8,0 6,2 48 011.2416090 16 9,0 7,0 48 011.2416100 16 10,0 8,0 48 011.2418110 18 11,0 9,0 50 011.2420120 20 12,0 9,0 50 011.2425140 25 14,0 11,0 56 011.2425160 25 16,0 12,0 56 011.2432160 32 16,0 12 60 011.2432180 32 18,0 14,5 60 011.2432200 32 20,0 16,0 60 011.2432220 32 22,0 18,0 60 i 011.2440250 40 25,0 20,0 70 011.2440280 40 28,0 22,0 70 011.2450320 50 32,0 24,0 81 011.2450360 50 36,0 29,0 81 011.2450400 50 40,0 32,0 81 i.61
