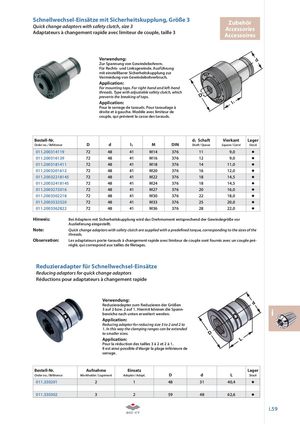

Schnellwechsel-Einsätze mit Sicherheitskupplung, Größe 3Quick change adaptors with safety clutch, size 3Adaptateurs à changement rapide avec limiteur de couple, taille 3ZubehörAccessoriesAccessoires Verwendung: Zur Spannung von Gewindebohrern. Für Rechts- und Linksgewinde. Ausführung mit einstellbarer Sicherheitskupplung zur Vermeidung von Gewindebohrerbruch. Application: For mounting taps. For right-hand and left-hand threads. Type with adjustable safety clutch, which prevents the breaking of taps. Application: Pour le serrage de tarauds. Pour taraudage à droite et à gauche. Modèle avec limiteur de couple, qui prévient la casse des tarauds. Bestell-Nr. d1 Schaft Vierkant Lager Order no. / Référence D d l1 M DIN Shaft / Queue Square / Carré Stock 011.200314119 72 48 41 M14 376 11 9,0 011.200316129 72 48 41 M16 376 12 9,0 011.2003181411 72 48 41 M18 376 14 11,0 011.2003201612 72 48 41 M20 376 16 12,0 011.20032218145 72 48 41 M22 376 18 14,5 011.20032418145 72 48 41 M24 376 18 14,5 011.2003272016 72 48 41 M27 376 20 16,0 011.2003302218 72 48 41 M30 376 22 18,0 011.2003332520 72 48 41 M33 376 25 20,0 011.2003362822 72 48 41 M36 376 28 22,0 Hinweis: Bei Adaptern mit Sicherheitskupplung wird das Drehmoment entsprechend der Gewindegröße vor Auslieferung eingestellt. Note: Quick change adaptors with safety clutch are supplied with a prede ned torque, corresponding to the sizes of the threads. Observation: Les adaptateurs porte-tarauds à changement rapide avec limiteur de couple sont fournis avec un couple pré- réglé, qui correspond aux tailles de letages. Reduzieradapter für Schnellwechsel-Einsätze Reducing adaptors for quick change adaptors Réductions pour adaptateurs à changement rapide Verwendung: Reduzieradapter zum Reduzieren der Größen 3 auf 2 bzw. 2 auf 1. Hiermit können die Spann-bereiche nach unten erweitert werden. i Application: Reducing adaptor for reducing size 3 to 2 and 2 to 1. In this way the clamping ranges can be extended to smaller sizes. Application: Pour la réduction des tailles 3 à 2 et 2 à 1. Il est ainsi possible d’élargir la plage inférieure de serrage. Bestell-Nr. Aufnahme Einsatz Lager Order no. / Référence Workholder / Logement Adaptor / Adapt. D d L Stock 011.330201 2 1 48 31 40,4 011.330302 3 2 59 48 62,6 i.59
