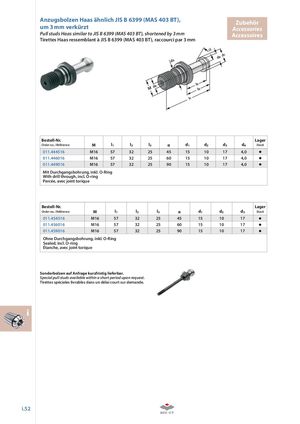

Anzugsbolzen Haas ähnlich JIS B 6399 (MAS 403 BT), Zubehör
um 3 mm verkürzt Accessories
Pull studs Haas similar to JIS B 6399 (MAS 403 BT), shortened by 3 mm Accessoires
Tirettes Haas ressemblant à JIS B 6399 (MAS 403 BT), raccourci par 3 mm
Bestell-Nr. Lager
| Order no. / Référence | M | l | l | l | α | d | d | d | d | Stock |
| 1 | 2 | 3 | 1 | 2 | 3 | 4 | ||||
| 011.444516 | M16 | 57 | 32 | 25 | 45 | 15 | 10 | 17 | 4,0 | |
| 011.446016 | M16 | 57 | 32 | 25 | 60 | 15 | 10 | 17 | 4,0 | |
| 011.449016 | M16 | 57 | 32 | 25 | 90 | 15 | 10 | 17 | 4,0 |
Mit Durchgangsbohrung, inkl. O-Ring With drill through, incl. O-ring Percée, avec joint torique
Bestell-Nr. Lager
| Order no. / Référence | M | l | l | l | α | d | d | d | Stock |
| 1 | 2 | 3 | 1 | 2 | 3 | ||||
| 011.454516 | M16 | 57 | 32 | 25 | 45 | 15 | 10 | 17 | |
| 011.456016 | M16 | 57 | 32 | 25 | 60 | 15 | 10 | 17 | |
| 011.459016 | M16 | 57 | 32 | 25 | 90 | 15 | 10 | 17 |
Ohne Durchgangsbohrung, inkl. O-Ring Sealed, incl. O-ring Étanche, avec joint torique
Sonderbolzen auf Anfrage kurzfristig lieferbar. Special pull studs available within a short period upon request. Tirettes spéciales livrables dans un délai court sur demande.
