Каталог ZCC-CT оснастка - страница 313

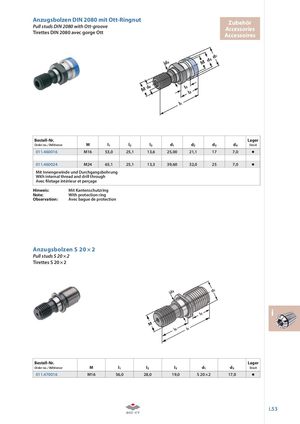

Anzugsbolzen DIN 2080 mit Ott-RingnutPull studs DIN 2080 with Ott-grooveTirettes DIN 2080 avec gorge Ott ZubehörAccessoriesAccessoires Bestell-Nr. Lager Order no. / Référence M l1 l2 l3 d1 d2 d3 d4 Stock 011.460016 M16 53,0 25,1 13,6 25,00 21,1 17 7,0 011.460024 M24 65,1 25,1 13,3 39,60 32,0 25 7,0 Mit Innengewinde und Durchgangsbohrung With internal thread and drill through Avec letage intérieur et perçage Hinweis: Mit Kantenschutzring Note: With protection ring Observation: Avec bague de protection Anzugsbolzen S 20 × 2 Pull studs S 20 × 2 Tirettes S 20 × 2 i Bestell-Nr. Lager Order no. / Référence M l1 l2 l3 d1 d3 Stock 011.470016 M16 56,0 28,0 19,0 S 20 × 2 17,0 i.53
