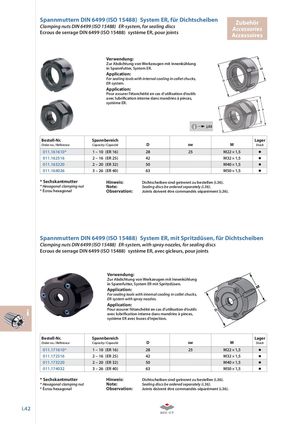

Spannmuttern DIN 6499 (ISO 15488) System ER, für Dichtscheiben Zubehör
Clamping nuts DIN 6499 (ISO 15488) ER-system, for sealing discs Accessories
Ecrous de serrage DIN 6499 (ISO 15488) système ER, pour joints Accessoires
Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung in Spannfutter, System ER.
Application: For sealing tools with internal cooling in collet chucks, ER-system.
Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrifi cation interne dans mandrins à pinces, système ER.
i j.02
| Bestell-Nr. | Spannbereich | Lager | |||
| Order no. / Référence | Capacity / Capacité | D | sw | M Stock | |
| 011.161610* | 1 – 10 (ER 16) | 28 | 25 | M22 × 1,5 | |
| 011.162516 | 2 – 16 (ER 25) | 42 | M32 × 1,5 | ||
| 011.163220 | 2 – 20 (ER 32) | 50 | M40 × 1,5 | ||
| 011.164026 | 3 – 26 (ER 40) | 63 | M50 × 1,5 |
- Sechskantmutter Hinweis: Dichtscheiben sind getrennt zu bestellen (i.36).
- Hexagonal clamping nut Note: Sealing discs be ordered separately (i.36).
- Écrou hexagonal Observation: Joints doivent être commandés séparément (i.36).
Spannmuttern DIN 6499 (ISO 15488) System ER, mit Spritzdüsen, für Dichtscheiben
Clamping nuts DIN 6499 (ISO 15488) ER-system, with spray nozzles, for sealing discs
Ecrous de serrage DIN 6499 (ISO 15488) système ER, avec gicleurs, pour joints
Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung in Spannfutter, System ER mit Spritzdüsen.
Application: For sealing tools with internal cooling in collet chucks, ER-system with spray nozzles.
Application: i Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrifi cation interne dans mandrins à pinces, système ER avec buses d‘injection.
| Bestell-Nr. | Spannbereich | Lager | |||
| Order no. / Référence | Capacity / Capacité | D | sw | M Stock | |
| 011.171610* | 1 – 10 (ER 16) | 28 | 25 | M22 × 1,5 | |
| 011.172516 | 2 – 16 (ER 25) | 42 | M32 × 1,5 | ||
| 011.173220 | 2 – 20 (ER 32) | 50 | M40 × 1,5 | ||
| 011.174032 | 3 – 26 (ER 40) | 63 | M50 × 1,5 |
- Sechskantmutter Hinweis: Dichtscheiben sind getrennt zu bestellen (i.36).
- Hexagonal clamping nut Note: Sealing discs be ordered separately (i.36).
- Écrou hexagonal Observation: Joints doivent être commandés séparément (i.36).
