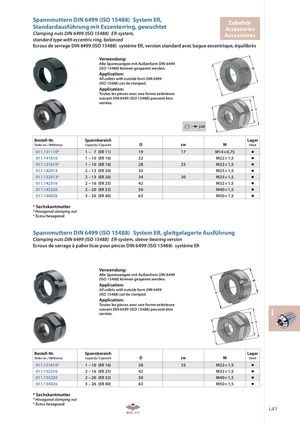

Spannmuttern DIN 6499 (ISO 15488) System ER,Standardausführung mit Exzenterring, gewuchtet ZubehörAccessories Clamping nuts DIN 6499 (ISO 15488) ER-system, Accessoires standard type with eccentric ring, balanced Ecrous de serrage DIN 6499 (ISO 15488) système ER, version standard avec bague excentrique, équilibrés Verwendung: Alle Spannzangen mit Außenform DIN 6499 (ISO 15488) können gespannt werden. Application: All collets with outside form DIN 6499 (ISO 15488) can be clamped. Application: Toutes les pinces avec une forme extérieure suivant DIN 6499 (ISO 15488) peuvent être serrées. i j.02 Bestell-Nr. Spannbereich Lager Order no. / Référence Capacity / Capacité D sw M Stock 011.131110* 1– 7 (ER 11) 19 17 M14 × 0,75 011.141610 1 – 10 (ER 16) 32 M22 × 1,5 011.131610* 1 – 10 (ER 16) 28 25 M22 × 1,5 011.142013 2 – 13 (ER 20) 35 M25 × 1,5 011.132013* 2 – 13 (ER 20) 34 30 M25 × 1,5 011.142516 2 – 16 (ER 25) 42 M32 × 1,5 011.143220 2 – 20 (ER 32) 50 M40 × 1,5 011.144026 3 – 26 (ER 40) 63 M50 × 1,5 * Sechskantmutter * Hexagonal clamping nut * Écrou hexagonal Spannmuttern DIN 6499 (ISO 15488) System ER, gleitgelagerte Ausführung Clamping nuts DIN 6499 (ISO 15488) ER-system, sleeve-bearing version Ecrous de serrage à palier lisse pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Alle Spannzangen mit Außenform DIN 6499 (ISO 15488) können gespannt werden. Application: All collets with outside form DIN 6499 (ISO 15488) can be clamped. Application: Toutes les pinces avec une forme extérieure suivant DIN 6499 (ISO 15488) peuvent êtreserrées. i Bestell-Nr. Spannbereich Lager Order no. / Référence Capacity / Capacité D sw M Stock 011.151610* 1 – 10 (ER 16) 28 25 M22 × 1,5 011.152516 2 – 16 (ER 25) 42 M32 × 1,5 011.153220 2 – 20 (ER 32) 50 M40 × 1,5 011.154026 3 – 26 (ER 40) 63 M50 × 1,5 * Sechskantmutter * Hexagonal clamping nut * Écrou hexagonal i.41
